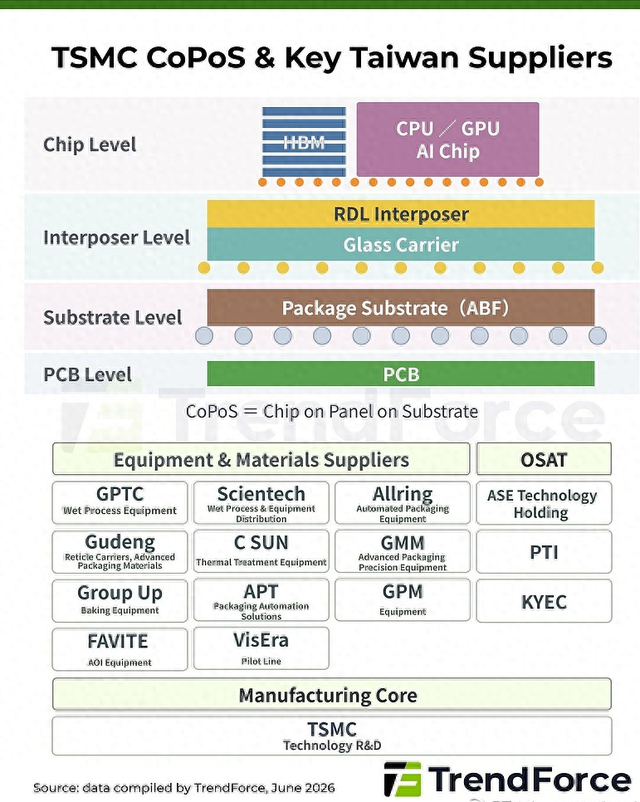

引言：近日，行业内广为流传一张来自集邦咨询（TrendForce）的全球先进封装供应链全景图。在这张聚焦台积电下一代技术——CoPoS（Chip on Panel on Substrate）的图谱中，从最上游的设备、材料到中游的封装测试（OSAT），诸如GPTC（弘塑科技）、Scientech（辛耘）、Gudeng（家登精密）、VisEra（采钰科技）以及日月光、PTI（力成）、京元电子等名字清一色属于中国台湾本土企业。在图谱的最底层，赫然压着四个代表着制造核心的字：Manufacturing Core——TSMC（台积电）。
这是一张几乎完全将中国大陆半导体企业“排除在外”的冰冷图谱。然而，在这张全台系图谱的冰冷外表下，若基于历史唯物主义的产业演进论进行深度拆解，会得出一个反常识、反直觉，甚至让整个半导体投资界为之振奋的战略性结论：在CoPoS这一条正在由台积电主导、英特尔与三星等全球巨头生死搏杀的新赛道上，中国大陆半导体产业第一次不是“落后二十年的苦苦追赶者”，而是历史性地与全球顶尖巨头站在了同一条发令线上。
唯物产业论核心视点：传统的硅基光刻、先进制程（如3nm/2nm）是中国半导体不得不补课的“历史欠账”，因为别人已经跑了五十年，形成了坚不可摧的专利与生态壁垒。然而，以玻璃基板和面板级封装（PLP）为核心的CoPoS技术，是一场由物理极限倒逼出来的全新材料与工艺革命。这是一条全球皆在探索、尚未实现大规模量产的全新赛道。起跑线的拉平，意味着中国制造高阶工程师红利与庞大本土资本，将迎来一次前所未有的阶层跃升机遇。
---
一、 CoPoS的技术本质：AI芯片大到晶圆装不下了
1. 物理极限的硬卡点：十二英寸圆晶圆的“宿命”
要理解CoPoS为什么被称为下一场封装革命，必须明白现有的先进封装（以台积电的CoWoS为代表）遇到了什么不可调和的物理卡点。核心问题用大白话说就是：AI芯片越做越大，而传统的圆形硅晶圆，已经装不下它们了。
在深度学习与超大参数量大模型疯狂迭代的今天，英伟达（NVIDIA）、超级微（AMD）等算力巨头对单颗GPU或ASIC的性能追求近乎偏执。由于光刻机单次曝光的掩模版区域（Reticle Limit，通常为 858 ext{ mm}^2）限制，强行做大单芯片的良率会呈指数级崩溃。因此，行业转向了Chiplet（芯粒）技术——将多颗计算核心与HBM（高带宽内存）通过高密度的中介层（Interposer）并排封装在一起。以英伟达当下的Blackwell及规划中的下一代Rubin芯片为例，整个多芯片组件的面积已经跨越了3倍甚至4倍的标准掩模版面积。
此时，矛盾爆发了。传统的先进封装（CoWoS-S）使用的中介层是从一块标准的12英寸（300毫米）圆形硅晶圆上切下来的。在一块圆形的蛋糕上切出数块面积巨大的正方形或长方形芯片，边角料的浪费将达到令人窒息的地步。根据测算，当单颗先进封装芯片尺寸超过 100 imes 100 ext{ mm} 时，一张十二英寸的圆晶圆只能切出4到7颗成品，晶圆的面积有效利用率将暴跌至 40% 以下。这种因几何学原理带来的物理浪费，是任何制程优化都无法解决的死结。
2. 暴力美学：从“圆形晶圆”到“方形面板”的跨越
台积电的解法展现了顶尖制造企业的暴力美学：既然圆形晶圆利用率低且尺寸受限，那就彻底抛弃圆形，改用方形玻璃面板（Panel）。这正是CoPoS（Chip on Panel on Substrate，芯片-面板-基板）的核心奥义。它不再局限于300毫米的圆形硅晶圆，而是直接引入在中大尺寸显示面板行业已经极为成熟的方形基板技术。
物理与技术特性 | 传统CoWoS（硅中介层/圆形晶圆） | 全新CoPoS（玻璃面板/方形面板） | 产业变革与核心优势 |
载体几何形状与尺寸 | 圆形，直径 300 mm (12英寸) | 方形，从 310×310 mm 延伸至 750×620 mm | 摆脱圆形物理限制，单体面积提升数十倍 |
边角料利用率 (Utilization) | 超大芯片下利用率跌破 40%-50% | 方形无缝拼接，面积利用率 > 95% | 大幅降低大芯片单颗制造成本 |
基板物理特性 (翘曲/热胀) | 有机基板极易在高温下翘曲、变形 | 玻璃基板热膨胀系数(CTE)极低，高平整度 | 解决多芯片大面积封装下的热失配与脆断问题 |
信号传输密度 (TGV vs TSV) | TSV(硅通孔)间距细密但高频损耗大 | TGV(玻璃通孔)介电损耗极低，支持超高频 | 极大提升HBM与GPU之间的数据互联带宽 |
从 300 mm 的圆晶圆，跃升到 750 mm × 620 mm 的方形面板，单张载体上的有效可利用面积在理论上增大了近 7 倍。更重要的是，正方形的AI芯片在方形面板上可以实现近乎完美的矩阵排列，边角浪费接近于零。同时，CoPoS的核心载体彻底转向了玻璃基板——这被普遍认为是未来十年高性能算力芯片的终极物理承载体。
3. 钉死的产业时间表：量产在三年后
看清这条赛道的纪律基调，必须锚定台积电及其子公司采钰科技（VisEra）的硬性时间表： 台积电在采钰建置的CoPoS中试线（即TrendForce图中的VisEra Pilot Line），已于今年（2026年）年中基本完成设备进驻；预计在2026年下半年至2027年进入小批量试产阶段；2028年进行全方位的制程验证与系统级可靠性测试；最终量产窗口被精准锁定在2028年至2029年。
台积电董事长魏哲家在最近的股东会上亲口向全球媒体与投资人确认：“面板级先进封装技术（PLP）还需要大约两到三年的时间，才会真正进入较大规模的量产。” 这一严苛的时间节点向我们明确了该产业的底层节奏：这是一条典型的“未来制程线”，目前全球尚无任何一家企业实现实质性的大规模商业放量。它是一个典型的“卖铲人”故事，也是中国本土半导体企业强行切入的黄金窗口。
二、 核心判断：为什么这一次，A股不落后？
1. 补课范式的终结与“同代竞技”的诞生
在过去长达二十年的时间里，中国大陆半导体产业的叙事主线极其沉重，那是一部充满血泪的“补课史”。当我们讲起高端EUV光刻机、高端GPU算力芯片、先进制程逻辑晶圆时，产业研究者不得不面对冰冷的数据：国产化率低、追赶周期长达数代、海外专利网密不透风。因为在这些赛道上，美日欧台的先行者们已经奔跑了半个世纪，我们是在别人的规则里、踩着别人的脚印进行极其艰难的抗压追赶。
但以玻璃基板和TGV（Through Glass Via，玻璃通孔）工艺为技术基石的CoPoS赛道，其底层的产业逻辑发生了根本性的颠覆。它是一条全新的无人区赛道。
直到2026年的今天，全球半导体行业才普遍将今年视为玻璃基板先进封装的“商业化元年”。英特尔（Intel）在美国亚利桑那州砸下巨资建设的玻璃基板中试线尚未进入大批量产；三星（Samsung）联合其旗下的三星电机正处于疯狂验证阶段；韩国SKC集团设立的子公司Absolics虽然在美国建成了厂房，但也依然卡在工艺优化和客户试样阶段；台积电更是如前文所述，量产时间被牢牢框定在三年后的2028-2029年。全球没有任何一个阵营真正建立起垄断性的、不可逾越的技术壁垒。大家手里拿到的，是同一张刚刚发令的入场券。
2. 核心硬科技环节的自主突围：以TGV工艺为例
在玻璃基板封装中，最核心、技术难度最高的硬科技环节被称为TGV（玻璃通孔）。由于玻璃是绝缘体，要在一块厚度仅为数百微米的超薄玻璃面板上，垂直打出数以百万计、直径仅为数微米且排列极其紧密的通孔，并完成完美的铜互连电镀，其工艺难度无异于在头发丝上雕刻摩天大楼。
在这一最硬核的工艺节点上，中国本土企业不仅没有缺席，反而凭借强烈的敏锐度摸到了全球技术前列。以A股龙头企业沃格光电（603773）为例，其公开技术数据显示，公司通过多年深耕液晶显示面板玻璃精细加工技术，已成功跨界实现了最小孔径 3 \ \mu ext{m}、深径比高达 150:1 的超高精密玻璃通孔（TGV）全制程加工能力。这种在物理力学和精密微纳制造上的数据表现，已经具备了与海外巨头一较高下的硬实力。它是全球少数真正掌握全制程TGV技术的厂家之一。
这正是本篇报告做出的最核心判断：在CoPoS与玻璃基板这一层，A股上市公司不是在做“用国产A零件去替代进口B零件”的防御性工作，而是在全球供应链技术大洗牌的前夜，以平等的竞速者姿态，同场争夺未来的技术定义权与市场份额。
三、 逐层映射：对照台系全景图，A股究竟能站哪几格？
将TrendForce那张让人焦虑的“全台系先进封装图谱”从上至下进行解剖，我们可以清晰地将CoPoS的技术架构映射到A股上市公司的实体产业中。这场竞速不是虚无缥缈的概念炒作，而是可以细分到材料、加工、成孔、封测等具体层级的工业硬核拆解。
第一格：玻璃材料与TGV加工层（对应图中的Interposer与Substrate层）
这是整个CoPoS产业链中，技术弹性最大、高额利润最丰厚、也是A股与海外技术代差最小的一格。图谱中，台积电主要依靠台系材料商进行中介层与基板的联合研发，而A股在这一格的协同布局极其扎实：
沃格光电（603773）：具备玻璃基板全制程工艺能力，其研发的高阶封装载板目前已向下游顶尖客户送样并进行系统级验证，是大陆TGV工艺的核心风向标。
彩虹股份（600707）：作为国内液晶基板玻璃的龙头，拥有高世代溢流法玻璃基板的完全自主知识产权，在超薄、超平整、低热膨胀系数的特种基板玻璃材料端具备天然的规模化制备优势。
凯盛科技（600552）：其深耕的高纯石英材料以及超薄电子玻璃工艺，是上游高纯硅/高纯玻璃不可或缺的原材料基础。
产业档位判定：同场竞速。 在材料和基础加工环节，两岸几乎同时起跑，本土供应链依托巨大的产能底座，有望在量产前夜率先拉低工艺总成本。
第二格：封测OSAT层（对应图中的日月光ASE、力成PTI、京元电）
在TrendForce的图里，台积电做完核心的前端制程后，大批量的中后段先进封装依然交给了日月光等台系封测巨头。而封测，恰恰是中国大陆整个半导体版图里实力最强、底气最足、国际市占率最高的一个板块。
通富微电（002156）：作为AMD的核心封测大厂，早已在高性能计算（HPC）先进封装领域积累了海量经验。公司已公开宣布全面布局并具备了玻璃基板TGV封装的核心技术，部分前沿项目已进入小批量试产阶段。
长电科技（600584）：其主力打造的XDFOI高密度多芯片制造平台，在设计之初就具备极强的材料兼容性，目前已全面兼容玻璃基板等新型中介层材料。
华天科技（002185）：同步在国内推进面板级封装（PLP）技术研发，在大尺寸、高散热多芯片组装上实现了工艺占位。
产业档位判定：完全接得住。 只要上游材料和设备到位，A股封测三巨头有充足的工艺工程师红利和产能净空间，可以完美承接大批量订单。这是最让产业界放心的一格。
第三格：关键工艺设备层（对应图中的GPTC弘塑、Scientech辛耘、Gudeng家登）
CoPoS从圆到方的转换，意味着整条生产线的设备需要全面重构。从TGV成孔、高深径比刻蚀、表面清洗、双面高均匀性电镀，到热退火、CMP（化学机械抛光）、薄膜沉积、直写光刻以及多层高密度RDL（重布线层）加工，每一步都对应着极其昂贵的设备采购订单。
CoPoS关键工艺节点 | 台系核心供应商（TrendForce图示） | A股对应领军企业 | 国产化率与关键突破点 |
TGV激光成孔/改性 | 钛升科技 (E&R) | 帝尔激光 (300776) | 高国产化潜力。帝尔在光伏激光加工领域做到全球绝对垄断，其激光打孔与改性技术已成功跨界切入半导体TGV领域，进展极快。 |
临时键合与减薄 / CMP | 辛耘 (Scientech)、弘塑 (GPTC) | 华海清科 (688120) | 正在快速替代。华海清科在国内12英寸CMP设备市场具有统治地位，针对大尺寸方形面板的超精密减薄与抛光设备正紧密研发。 |
直写光刻 / 激光直写 | 台系特种光刻厂 | 芯源微 (688037) / 芯鏈群等 | 部分切入。前段涂胶显影及后段电镀配套设备正在进行面板级工艺适配。 |
检测与自动光学AOI | 德律科技 (TRI) | 精测电子 (300567) / 长川科技 | 关键替代中。在高精密微纳缺陷检测环节，本土设备商正在加速进行算法与硬件的迭代。 |
产业档位判定：加速替代中，部分仍是缺口。 尽管我们在激光成孔（帝尔）和CMP（华海清科）上拥有王牌企业，但在高均匀性的大面积双面电镀设备、大尺寸高密度的RDL曝光机上，依然高度依赖海外或中国台湾供应商。这一格是典型的“卖铲人”分化期。
第四格：链主层（对应图最底部的Manufacturing Core——台积电）
这是整张图里最残酷、最无法回避，也是A股最需要保持清醒的一格。在这条生态链上，所有的材料商、设备商、封测商，无论多么优秀，他们全部是在围绕着台积电这个唯一的“超级链主”在转。整个CoPoS技术的工艺整线良率定义权、多芯片互连的标准制定权、以及对大客户（英伟达）的定价权，牢牢攥在台积电手里。
产业档位判定：重大真空与缺口。 中国大陆目前有优秀的零件、优秀的设备、优秀的加工厂，但唯独缺少一个能够把这些局部优势整合成一个全球通用标准、并直接向顶级算力巨头定义产品形态的“超级链主”。没有链主，我们就只能甘当“供应链中的高阶打工人”，无法赚取产业最顶层、最暴利的“生态溢价”。
四、 风险预警：这是一场量产在三年后的艰难长跑
唯物产业论从来不为短期暴涨的情绪高唱赞歌。看清机会的同时，必须将以下五大冷酷的物理与资本风险单独列出，作为每一个产业参与者和投资者的研究坐标，而不是盲目的入场指令。
风险一：量产窗口期长达三年，谨防“预期放空带来的大幅回撤”。 如前文反复强调，CoPoS是2028-2029年才会真正大规模商业放量的“长周期制程”。在未来的36个月里，行业必然会经历无数次“中试线良率不及预期”、“送样验证时间拉长”、“厂商研发资本开支阶段性踩刹车”等现实利空。在二级市场上，这往往伴随着预期高潮过后的剧烈估值踩踏。
风险二：主题炒作阶段性透支，价格已包含过多乐观假设。 以最典型的TGV龙头沃格光电为例，自板块行情启动以来，其股价在极短的区间内经历了翻倍甚至数倍的疯狂炒作。当前的市场定价，已经将“未来三年顺利量产、客户百分之百通过、市占率绝对领先”等一系列完美无瑕的乐观假设提前贴现。任何一次微小的技术波动，都可能引发资本的无情离场。
风险三：底层技术路线尚未定型，“押错卡点可能满盘皆输”。 玻璃基板封装目前正处于“百家争鸣”的混沌期。例如：玻璃究竟是仅作为最底层的“高级载板（Substrate）”，还是直接向上替代硅片做“高密度中介层（Interposer）”？在成孔工艺上，究竟是激光诱导变性蚀刻（LIS）占据主流，还是直接激光打孔（Direct Drilling）成为唯一解？技术路线的一字之差，对应的是整条设备链的生与死。一旦本土厂商押错路线，前期的巨额研发投入将直接面临归零风险。
风险四：送样验证不等于实际放量，良率与成本是两道生死关。 在半导体制造界，“送样”和“小批量试产”往往只是漫长长征的第一步。从实验室里的几颗样品，到生产线上每天数十万颗、要求综合良率达到 99% 以上的工业品，中间隔着难以逾越的鸿沟。材料的微小翘曲、电镀层的微小裂纹、通孔中的微量残渣，都会在中试阶段卡住公司一年甚至数年之久。
风险五：节奏掌控在他人手中，外部不确定性极高。 因为我们缺少“链主”，整条CoPoS供应链的开工率、采购节奏、技术迭代频率，完全由台积电、英特尔等海外巨头的时间表来决定。如果台积电因自身工艺调整将Rubin芯片的玻璃基板量产延后一年，那么国内所有配套的设备商、材料商都必须无条件地跟着忍受一年的订单荒。这种缺乏战略主动权的外部依赖，是本土产业链最大的不确定性来源。
五、 深度答疑（Q&A）：透视产业投资的真理与纪律
问：既然玻璃基板赛道A股第一次没有落后，我们是不是应该闭着眼睛重仓、坚决看多？
答：“技术起跑线不落后”与“此刻是不是最佳买入时点”，是性质完全不同的两码事。起跑线拉平，证明这条赛道具备极高的长期跟踪价值和国家战略层面的破局意义，它打破了过去的悲观预期。但是，量产远在三年后、短期股价已经严重透支，意味着现在绝对不是闭眼买入的位置。把产业的“长线光明”和资本的“短期泡沫”混为一谈，是很多投资人走向覆灭的根源。成熟的产业研究，讲求的是“在左侧认出它，在它疯狂前布局，在它泡沫时保持克制”。
问：大批核心公司都已经涨了数倍，那些没怎么涨的、蹭概念的公司还能不能追？
答：产业研究的铁律是：在“量产在三年后”的前沿科技赛道里，唯有拥抱拥有绝对硬科技壁垒的行业龙头，任何蹭概念的“边缘伪军”都会在时间的洗刷下暴露无遗。 这种高难度的工艺，看的是中试线的真机进场、看的是实打实的送样报告与良率数据。那些仅仅因为“公司生产过普通玻璃”或“公司有普通激光设备”就盲目跟风炒作的边缘企业，根本不可能通过台积电或通富微电严苛的供应商验证。等主题情绪退潮，这类公司将跌回原形。寻找实质性催化剂（如核心客户验证通过），远比追逐情绪涨停重要。
问：中国大陆缺少顶层的“链主”，是不是意味着我们在这条线上只能赚点辛苦钱，投资价值打折扣？
答：恰恰相反。缺少链主会限制我们的利润上限，但绝对不会影响我们赚取“全球最硬核卖铲人”的利润。台积电是定义规则的链主，但它为了实现CoPoS的量产，必须向全球采购数以万计的玻璃基板、数千台激光成孔设备和CMP设备。只要本土供应商的良率过关、成本具有压倒性优势，订单就会实打实地变成上市公司的营收与净利润。你赚的是“硬核供应链”的钱，虽然不是定义规则的钱，但它的确定性更高。看清自己押注的是供应链的哪一格，比押中赛道本身更重要。
问：这一场关于CoPoS和玻璃基板的战争，与之前行业探讨的存储芯片（HBM颗粒）国产化、先进光源（激光芯片）破局，在方法论上有什么异同？
答：它们在本质上是同一套历史唯物主义产业分析法的不同战场。无论是投资还是产业布局，我们永远在寻找那个“下游算力需求疯狂顶着、而上游产能或核心技术却因为物理限制扩不动”的那个最卡、最痛的“卡点”。在存储领域，卡点卡在TSV堆叠和HBM颗粒良率；在光源领域，卡点卡在高功率激光芯片的寿命；而在先进封装领域，当下的核心卡点正无情地砸向了玻璃基板与方形面板级整线工艺。方法完全一样，纪律完全一样：在寒冬和无人问津时通过数据推演找到它，在它被聚光灯照亮时保持冷静与战略定力。
六、 结语：窄窗已开，唯务实者胜
集邦咨询那张几乎没有大陆半导体公司名字的图谱，在唯物产业论的滤镜下，反而变成了一面映照着巨大历史机遇的镜子。当一条价值千亿、关乎全球AI算力生死的崭新赛道刚刚发令，当全球所有巨头都不得不停下制程内卷、被迫在玻璃基板这一层重新摸索前行时，这就是后来者唯一能够拉平身位、甚至实现局部超越的“窄窗”。
玻璃基板，就是这样一扇极其珍贵的、历史性的窄窗。它让中国半导体产业在面对全球围堵时，获得了一次与世界科技巨头同代竞速、同台竞技的尊严与底气。
但请每一个产业人和资本家记住最后一句话：起跑线齐，不等于此刻就能闭眼上车；竞速的最终胜负，是要靠未来三年里，无数工程师在工厂里守着中试线，用一粒一粒孔的良率、一个一个客户的验证报告实打实跑出来的，绝不是靠键盘在今天的二级市场上喊几句涨停就能喊出来的。保持战略清醒，笃行长期主义，才是对这场先进封装革命最高的敬畏。
