在 BBC 纪录片《蓝色星球》第二季中，担任解说员的“世界自然纪录片之父”大卫·爱登堡（David Attenborough）为了探究二氧化碳对海洋的危害，拜访了一位科学家。
后者把稀释的酸倒向水中，结果贝壳开始“消失”。贝壳由碳酸钙构成，而酸会溶解它们。
动图 | 被酸溶解的贝壳（来源：见水印）构成珊瑚礁的材质，和贝壳是一样的。科学家认为，在 21 世纪之前，珊瑚礁有可能会消失。背后的“罪魁祸首”便是二氧化碳，它们溶解在海水中会变成碳酸。空气中的二氧化碳越多，海水酸性就越强，“死去”的珊瑚礁就越多。
有证据显示，燃烧矿物燃料是造成二氧化碳浓度上升的主要原因。因此，全球许多国家都在致力于碳中和。
实现“双碳”目标（2030 年前碳达峰、2060 年前碳中和）是中国为应对全球气候变化做出的重大战略决策和庄严承诺，也是构建人类命运共同体和促进人与自然和谐共生的必然选择。
其中的战略路径选择之一，是实现碳化工与碳利用产业结构重构，比如利用风能、水能、太阳能等可再生能源，将 CO（2）电催化成为高附加值的化工产品和化学燃料。
目前，在用于 CO（2）还原反应的各类催化剂中，铜（Cu）基材料是最具潜力的催化剂，因为其能直接将 CO（2）电催化还原为多种高碳氧和碳氢化合物。
此外，人们还可通过调整铜催化剂的形貌、晶面、孔径、颗粒间距离、次表面原子和晶界等参数，来实现特定的催化反应活性和选择性。
因此，在实际的电化学反应条件下，原位研究铜表面上 CO（2）的电催化反应、及其反应中间体是非常重要的，这有助于我们更深入地了解 CO（2）电催化反应机理，并借此设计出更合理、高效的催化剂。
尽管目前许多原位表征测试技术，比如表面增强拉曼光谱（SERS，Surface-Enhanced Raman Scattering）、表面增强红外吸收光谱（SEIRAS，Surface-enhanced infrared absorption spectroscopy）、衰减全反射傅里叶变换红外光谱（ATR-FTIR，Attenuated total reflectance-Fourier transform infrared）、X射线吸收光谱、和X射线光电子光谱等，在研究 CO（2）电催化还原反应中取得了快速的发展。
但是，如何全面识别其众多表面反应中间体、理解其表面吸附物种之间的相互作用，仍然是一个巨大的挑战。
基于此，南京工业大学材料化学工程国家重点实验室邵锋团队及其合作者针对上述挑战，结合运用电化学-壳层隔绝纳米粒子增强拉曼光谱 （EC-SHINERS，electrochemical shell-isolated nanoparticle-enhanced Raman spectroscopy）技术、以及从头算分子动力学（ab initio molecular dynamics，AIMD）模拟，对铜表面的一氧化碳电催化反应过程进行系统而深入的研究，首次用全光谱（40-4000cm-1）观测了多种关键反应中间体，指认了中间体的特征拉曼峰，提出了表面吸附物种相互作用机理，并通过同位素标记实验进一步获得证实。
▲图 | 邵锋（来源：邵锋）概括来说，本研究主要关注 CO（2）电催化还原反应中间体和机理的基础研究，以期指导新型高效铜催化剂的设计与制备。

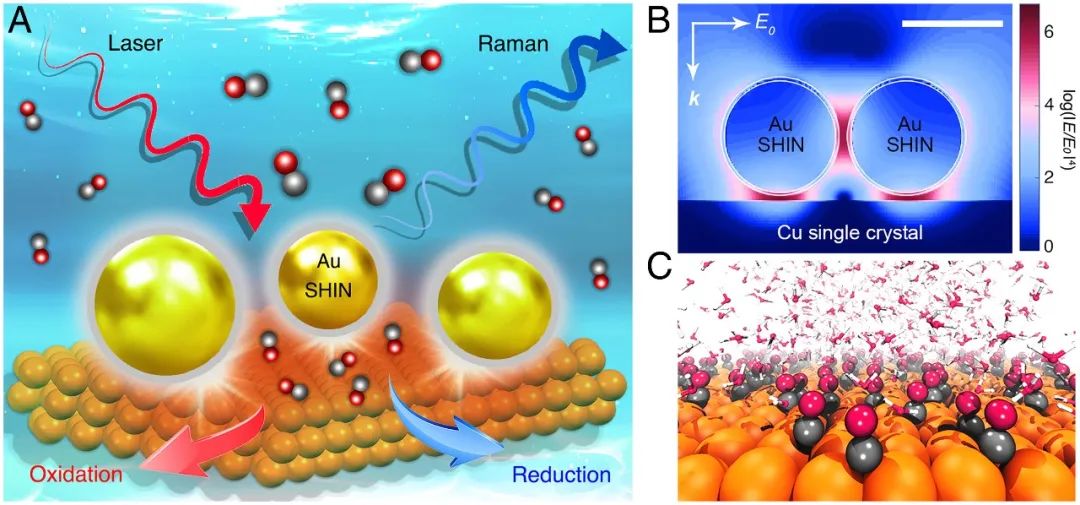

▲图 | EC-SHINERS 技术示意图、有限差分时域（FDTD，Finite-difference Time-domain）以及 AIMD 模拟示意图（来源：PNAS）邵锋教授（南京工业大学）担任第一兼通讯作者，李景国博士（瑞典乌普萨拉大学）和兰晶岗博士（瑞士洛桑联邦理工大学）担任共同通讯作者。
▲图 | 相关论文（来源：PNAS）
邵锋表示：“（投稿期间）印象最深的一个插曲，是在我们的返回第一轮审稿意见大概两个月后，编辑给我发来邮件说其中的一个审稿人失去联系了，准备再重新找一个新的审稿人开启新一轮的审稿。”
而当时正是俄乌冲突发生最激烈的时候，并且欧美也开始了各类制裁和限制俄国和俄裔人士的风潮。课题组担心其中之一的审稿人可能是俄国或俄裔科学家，因此，或多或少会受到了一点影响，也耽误了审稿的进程。
“因此我们的论文从投稿到接收，确实经历耗时很久。虽然虚惊一场，好在最后还是得到了编辑的肯定，最终论文被接收了！”邵锋说。
同时审稿人表示，论文的光谱实验部分非常令人兴奋，包含大量有价值的信息，对研究反应机理非常有帮助。此外，理论计算部分质量也很高，预测了各种可能中间体的特征振动图谱，并能与实验结果很好地吻合。
其还称，这是一项非常扎实的工作，进行了大量的控制实验和对比实验，同时结合了 AIMD 计算，故论文的论证路线和数据分析令人信服。
此外，审稿人也提出了非常重要的建议：即对于特征拉曼峰的归属指认，如何排除其他接近的拉曼峰的重叠与干扰？
例如，课题组首次观测并指认了 1220 和 1370cm-1 处的拉曼峰，为 CO-CO 耦合后迅速夺取表面水分子的质子而形成的*HOCCOH 中间体的特征峰。
然而，这些峰的位置与反应
过程中共存的 *HCO3–/*COOH /*CO32–/*CO2– 等表面中间体的拉曼峰十分接近。因此，该团队需要进行严格的对比实验，来排除可能的重叠与干扰。
通过控制实验和理论计算相结合，课题组对这些中间体的特征拉曼峰进行了明确归属，并由此提出了相应的电催化反应机理和路径。
研究中的第一步是对原位检测技术的选择。鉴于其具有明确的表面状态以及光电性质，铜单晶表面被用作电催化反应基底。
常用的 SERS 技术很难应用于单晶界面研究，而基于红外的光谱技术又难以提供低波数范围（m-1 ）的电化学界面研究。
而改进的 SHINERS 技术突破了这些瓶颈，可应用于铜单晶表面的全光谱电化学研究（40-4000cm-1 ），并表现出极高的表面检测灵敏度和重现性。
该技术的主要特色在于利用的超薄、致密、惰性的壳层（2~3nm 厚的 SiO2 或 Al2O3）来隔绝金属纳米颗粒（Au 或 Ag 等）与被检测基底，由此避免纳米粒子上吸附的杂质分子、以及纳米粒子与基底间的电荷转移带来的干扰，从而提供更加真实、准确的拉曼检测信号。

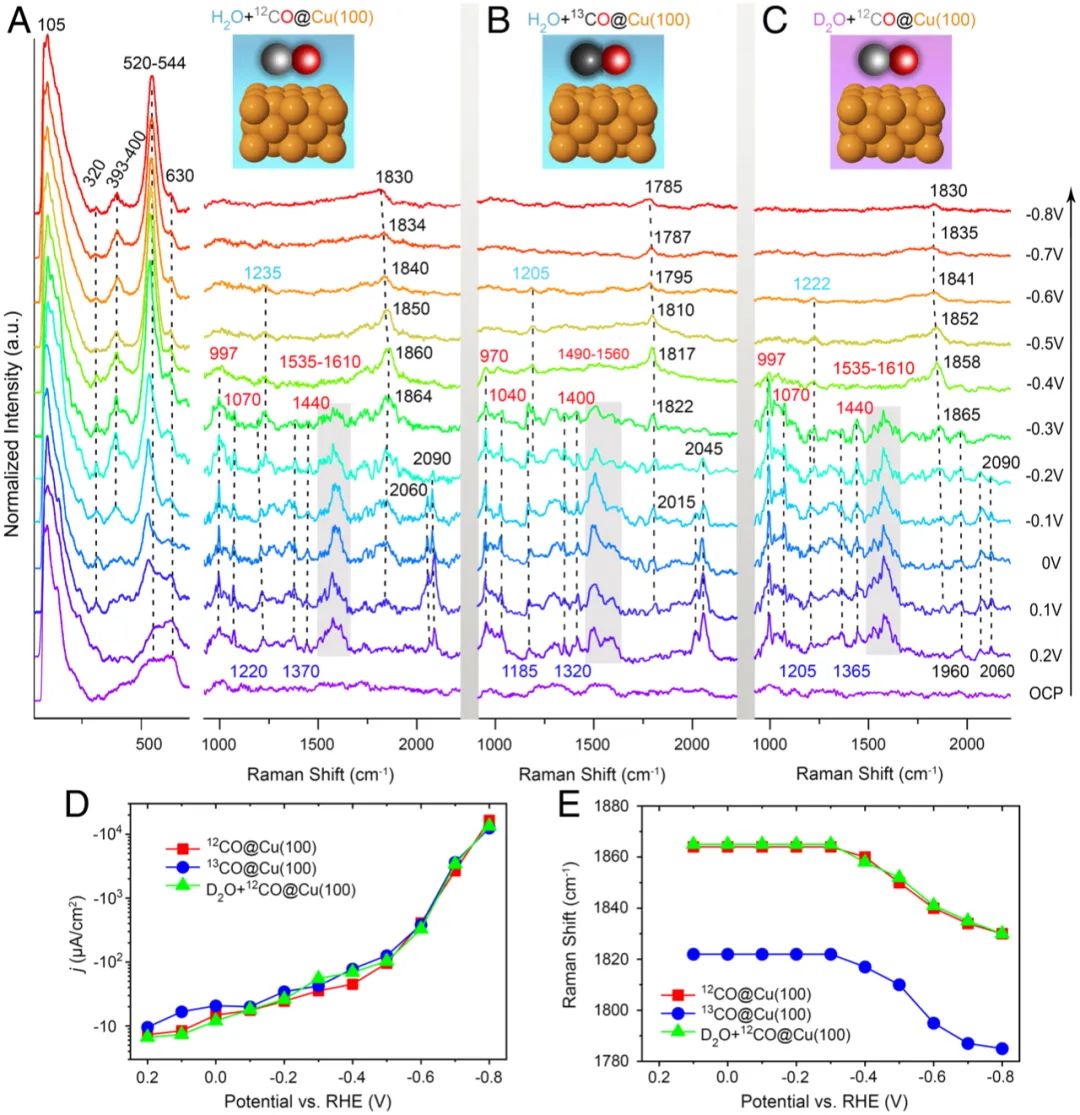

▲图 | 不同条件下的原位 EC-SHINERS 光谱图（来源：PNAS）第二步是理论模拟方法的选择。一般而言，基于密度泛函理论 （DFT，density functional theory） 的静态计算，并不适合电化学表面吸附物的振动谱图分析，这是因为溶剂和反应中间体之间的动态相互作用（如氢键），会强烈影响相关界面吸附物的振动模式。
值得注意的是，基于 DFT 的 AIMD 计算可以顾及整个电化学界面，并以量子力学的形式来模拟每个时间步长下的界面电子结构和动力学，使得研究者们可以将理论模拟与真实电化学反应联系起来。
在本研究中，该团队的 AIMD 计算明确考虑了非简谐振动模式、分子内/分子间的耦合以及溶剂的动力学，最终成功预测了表面反应中间体的振动态密度（VDOS，Vibrational Density of State），为模拟反应动力学提供了一个非常有前景的工具。

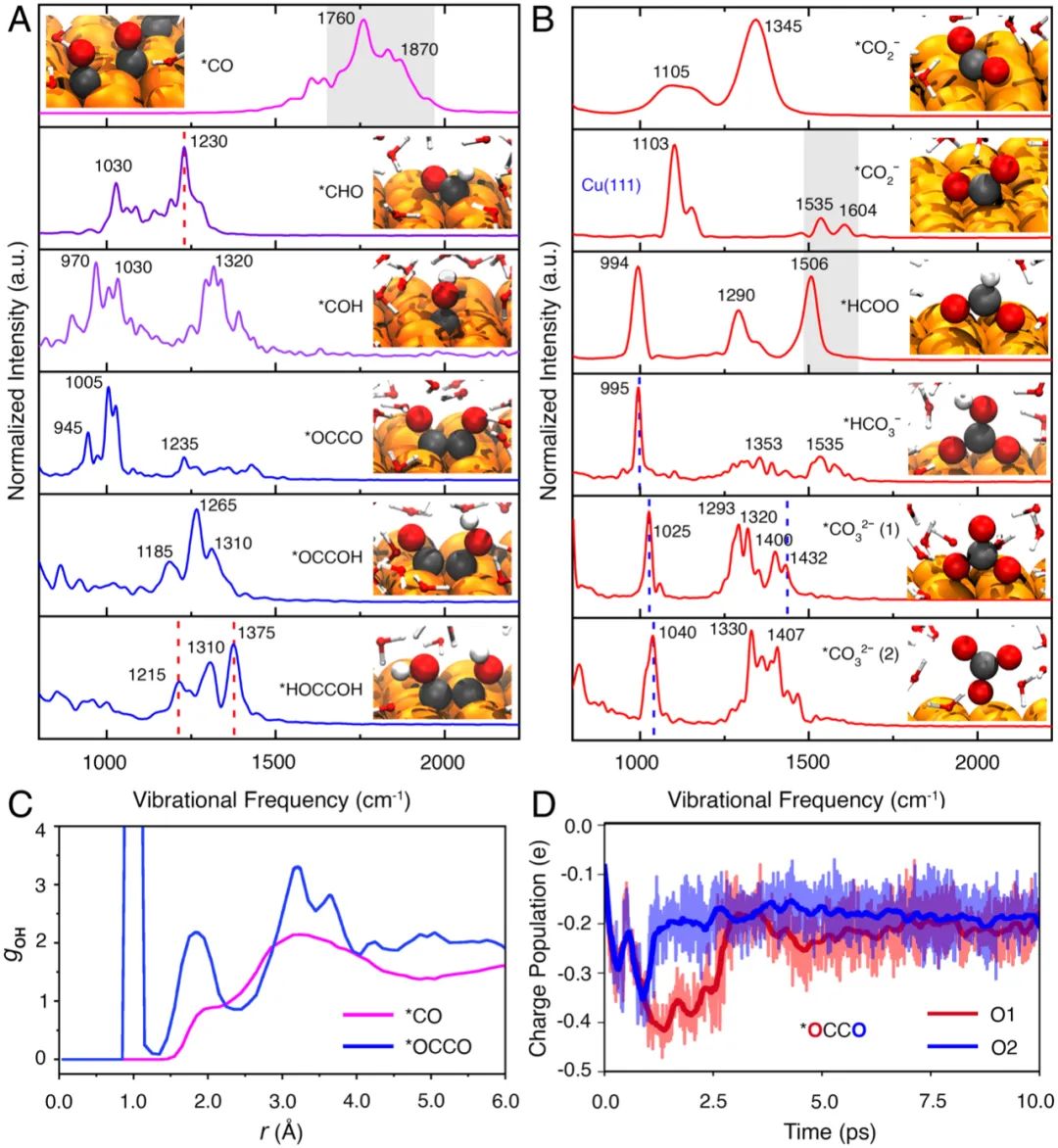

▲图 | AIMD 模拟的不同反应中间体的振动图谱（来源：PNAS）第三步是反应中间体的识别。为深入了解一氧化碳在铜单晶表面的氧化还原反应过程，课题组将电化学 SHINES 技术与 AIMD 计算相结合，识别了众多共存的中间体及其竞争反应途径。
例如，一氧化碳吸附、CO-CO 耦合、一氧化碳氧化和氢化反应，以及界面处的 Cu-Oad/Cu-OHad 等表面吸附物种，并通过对照实验和同位素标记实验进一步证实。
期间，为获得准确的反应中间体指认，该团队尽可能以更广泛的角度，来考虑不同的反应路径的复杂性，其中包括：
1.不同反应电压（+0.2 至-0.8 V）；
2.不同反应氛围（CO 与 Ar 饱和溶液）；
3.不同反应阳离子（CsOH、KOH 与 LiOH）；
4.不同反应晶面（Cu(100）、（111）与（110）晶面
5.不同反应 pH 值（CsOH、CsHCO3 与 CsCl 溶液）；
6.不同同位素标记（13CO 与 D2O 溶液）；
7.不同中间体的稳定性（*OCCO、 *HOCCO, 和*HOCCOH物种）。
8.不同特征峰的重叠（*HCO3–/*COOH /*CO32–/*CO2–）等。
值得注意的是，课题组的 AIMD 的计算还表明，溶剂水分子不太可能与铜表面吸附的一氧化碳形成氢键，这意味着 *CO 在较低的过电位下，难以直接从溶剂水分子里得到质子进而形成 *COH/*CHO。
与此同时，之前文献报道的 *OCCO 和 *HOCCO 作为 C-C 耦合的关键中间体，它们在铜表面依旧拥有较高的反应活性而发生进一步的反应，最终形成 *HOCCOH 中间体。其中，吸附于铜表面的水分子可以作为质子源参与反应，同时还能留下 Cu-OHad 这一表面吸附物种。
下一步，该团队计划开展基于新材料的 CO（2）捕获富集、催化转化与产物分离耦合的过程研究，以提高传统反应过程的资源和能源利用率为目标，助力“双碳”目标的高质量实现。
参考资料：
1.Shao, F., Wong, J. K., Low, Q. H., Iannuzzi, M., Li, J., & Lan, J. (2022). In situ spectroelectrochemical probing of CO redox landscape on copper single-crystal surfaces. Proceedings of the National Academy of Sciences, 119(29), e2118166119.
