当芯片制程逼近1纳米大关，如何在原子尺度下平衡性能、功耗与密度，成为行业共同的难题。英特尔近期推出的18A工艺（等效1.8纳米），用GAA全环绕栅极晶体管与背部供电技术给出了答案——这不仅是一次制程升级，更是芯片架构从“平面思维”转向“立体思维”的关键一步。
一、从FinFET到GAA：晶体管结构的“立体革命”
芯片性能的核心是晶体管的“开关效率”——如何让电流更精准地通过沟道，同时避免量子隧穿带来的漏电流。过去十年，FinFET（鳍式晶体管）凭借“三面环绕栅极”的结构，支撑了从22纳米到3纳米的制程演进。但当沟道长度缩小到3纳米以下，FinFET的“三面控制”已经无法抑制漏电流——就像用篱笆围不住缩小的院子，电流开始从“篱笆缝”里溜走。
GAA（全环绕栅极）的出现，把“篱笆”变成了“围墙”：将原本垂直的鳍片拆分成更细的纳米片，让栅极从三个方向包裹变成四个方向，彻底封闭沟道。英特尔的18A工艺中，每个GAA晶体管堆叠了4层纳米片（比三星多1层），这意味着在相同面积下，晶体管密度比上一代FinFET提升了30%——相当于把原本能放100个晶体管的区域，现在塞下了130个。
更关键的是，GAA的“纳米片”结构带来了更高的“设计自由度”。FinFET要提升性能，只能增加鳍片数量（比如从单鳍到双鳍），但这会横向扩大面积；而GAA的纳米片可以调整宽度（比如180纳米的高性能库 vs 160纳米的高密度库）、堆叠层数，甚至未来可以把PMOS纳米片叠在NMOS上方（CFET结构），进一步缩小面积。这种“精细化调整”，让芯片设计从“粗颗粒的积木搭建”变成了“细颗粒的乐高拼接”，为1纳米以下制程预留了进化空间。
二、背部供电：解决芯片“供电拥堵”的关键
如果说GAA解决了“晶体管密度”的问题，那么背部供电就是解决“供电效率”的核心。过去芯片的电源线都集中在晶体管顶部，十几层金属线像“蜘蛛网”一样覆盖——随着制程缩小，电源线越来越细、路径越来越长，导致两个严重问题：一是“压降”（电压从电源到晶体管的损耗），二是“布局拥塞”（电源线占用了信号线的空间）。
英特尔的18A工艺把电源线“埋”到了晶圆背部，相当于给芯片建了一套“地下供电网络”。这样做有三个好处：第一，供电路径从“顶部穿15层金属”缩短到“背部穿6层金属”，电阻降低，压降减少了30%——这意味着芯片能在更低电压下运行，功耗降低的同时，高性能核的频率还能提升；第二，背部的电源线不用和顶部的信号线挤在一起，可以做得更粗，进一步降低电阻；第三，顶部的信号线有了更多空间，布局拥塞问题缓解，晶体管密度又能提升10%。
举个直观的例子：假设芯片是一座城市，晶体管是高楼，电源线是马路。过去所有马路都建在地面，随着高楼越建越多，地面马路越来越窄，堵车（压降）越来越严重；现在把马路建到地下（背部），地面留作步行街（信号线），不仅堵车问题解决了，步行街的行人（信号）也更顺畅了。这种“立体交通”的思路，本质上是把芯片的“二维布局”升级成了“三维布局”，为未来更高密度的芯片预留了空间。
三、英特尔的押注：18A工艺的行业意义
英特尔在18A工艺上的两大突破，本质上是应对“制程物理极限”的解决方案。当芯片制程逼近1纳米，传统的“缩小尺寸”思路已经行不通——因为原子的直径大约是0.1纳米，再缩小就会碰到“原子边界”。此时，必须从“结构创新”和“三维布局”入手，才能继续提升性能。
对于行业来说，18A工艺的意义在于“重新定义制程升级的逻辑”：过去制程升级主要看“沟道长度”（比如从3纳米到2纳米），现在则要看“结构创新”（GAA、背部供电）和“系统优化”（晶体管密度+供电效率）。这种转变，意味着未来芯片的竞争不再是“谁能把尺寸缩得更小”，而是“谁能在有限尺寸内实现更高的性能密度”。

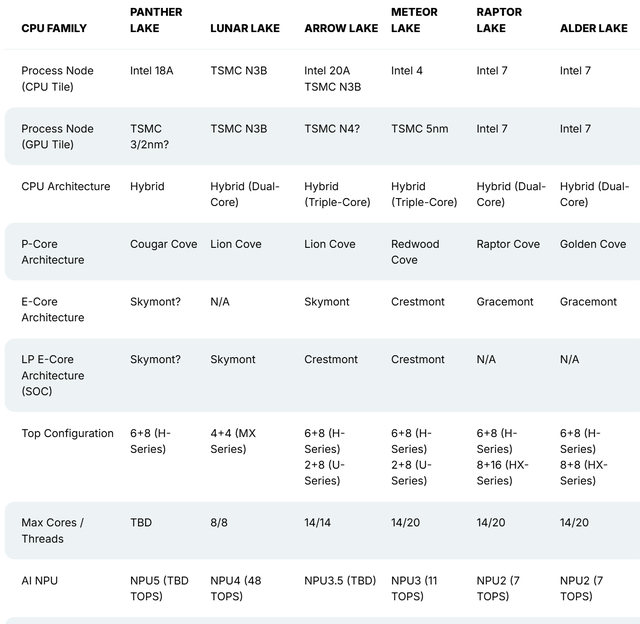

从用户角度看，18A工艺的落地会直接影响我们的设备：比如笔记本电脑的CPU，相同体积下能塞下更多核心，续航提升15%；数据中心的服务器芯片，功耗降低30%，意味着运营成本大幅下降。更长远来看，当AI、元宇宙等技术需要更高性能的芯片时，18A工艺的“三维布局”思路会成为基础。
结语：制程升级的下一个十年
英特尔的18A工艺，不是一次简单的“制程迭代”，而是芯片技术从“二维”向“三维”转型的标志。GAA晶体管解决了“如何在更小空间放更多晶体管”的问题，背部供电解决了“如何让这些晶体管高效工作”的问题——两者结合，为芯片制程继续向1纳米以下演进提供了可能。
未来十年，芯片行业的竞争会围绕“三维结构创新”展开：GAA的纳米片层数会从4层增加到6层，CFET结构会落地，背部供电会升级为“直接供电”（硅通孔直连晶体管底部）。而英特尔的18A工艺，只是这场“三维革命”的起点——真正的好戏，才刚刚开始。
