多联机凝结水管的设计

室内机凝结水管的布置应遵循就近排放原则，将凝结水排至卫生间、厨房等有地漏的地方，或者排至室外。应减少同一凝结水管连接的室内机的数量。

注：在设计冷凝水管路时，应注意尽量就近排放，缩短干管长度，由于存在坡度问题，过长的管道下降会影响吊顶内其他设备管路（如电缆桥架，消防管道），还会影响吊顶高度。

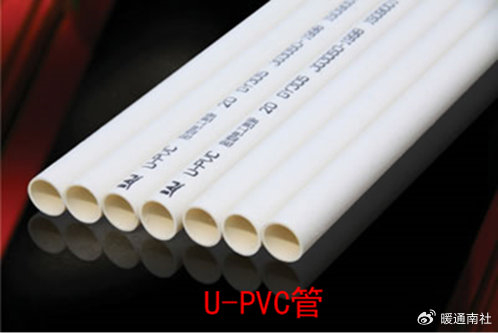

凝结水管的管材宜采用硬质塑料管（如U-PVC管）或者热镀锌钢管。

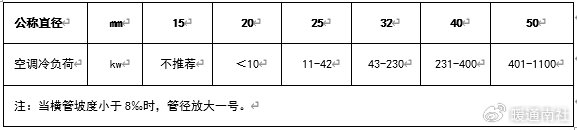

凝结水管应独立配置，与其他建筑水管分开布置，并缩短长度。横干管应沿水流方向设置不小于8‰的坡度，汇流水管的管径选择可参见下表：

凝结水排水立管的最高点应设置开口朝下的排气口，且不应设置在带提升泵的室内机组的凝结水提升管附近位置。
