和Pancake搭配的黄金组合,Micro OLED技术又是什么?

和Pancake搭配的黄金组合,Micro OLED技术又是什么?
2022年08月18日 16:26 选股宝APP

Micro OLED可以在维持相近分辨率水平的基础上显示面积更小的OLED,这一特性使它拥有了更高的像素密度(PPI),并且具有让显示器更轻薄短小、耗电量更少、自发光、发光效率高等优点,特别适用于AR、VR等显示穿戴式设备

最近,VR产业链有点儿火,前两日重点提到了Pancake、眼球追踪,实际上其配套技术“Micro OLED”也在悄然发酵。

8月11日,据LED在线报道,韩国方面有消息传出,三星显示器和LG Display开始开发Micro LED和Micro OLED技术,以应用于AR、VR设备。

8月12日,据彭博社分析,苹果计划在今年的WWDC上对MR头显进行相关介绍,并于23年初推出市场期待已久的MR产品。相较于传统VR产品,苹果MR硬件上配有2块4K分辨率的Micro OLED,PPI超过3000。

长江证券最近的研报也指出,此前发布的诸多VR产品多为FAST-LCD+菲涅尔透镜的显示+光学技术组合,未来显示层面或将进一步向Micro OLED升级,形成Micro OLED+Pancake的黄金组合。

什么是Micro OLED?

Micro OLED,又称硅基OLED,顾名思义是一种在单晶硅片上制备主动发光型OLED器件的新型显示技术。它最大的特点是,不同于常规LCD和OLED屏采用的玻璃基板,Micro OLED的基板采用的是单晶硅晶圆。

Micro OLED可以在维持相近分辨率水平的基础上显示面积更小的OLED,这一特性使它拥有了更高的像素密度(PPI),并且具有让显示器更轻薄短小、耗电量更少、自发光、发光效率高等优点,特别适用于AR、VR等显示穿戴式设备。

逐渐得到消费电子厂商认可

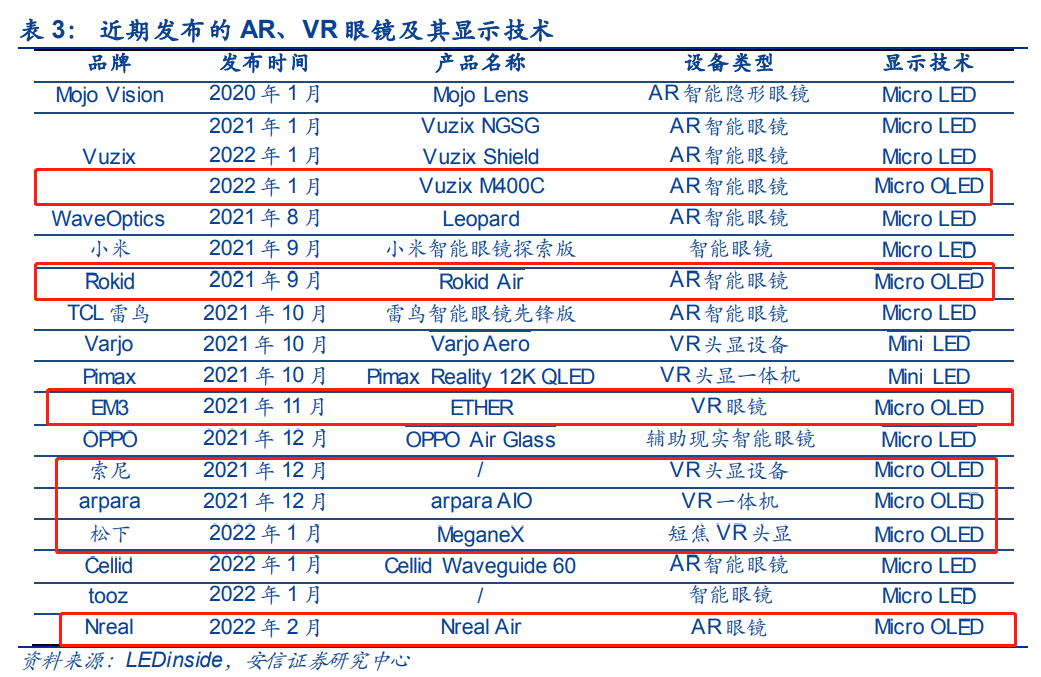

事实上,除三星、LG Display和苹果外,Micro OLED正得到越来越多下游消费电子厂商的认可。

2021年12月8日,索尼展示了VR样机,搭载了Micro OLED微显示屏,具备低延迟处理。

2022年1月CES期间,松下旗下全资子公司Shiftall Inc展示全球首款5.2K高动态范围VR眼镜MaganeX,搭载两块1.3英寸Kopin Micro OLED(2560×2560)面板。

tcl也发布其第二代AR眼镜TCL NXTWEAR AIR,配备了两块1080p的Micro OLED,相当于佩戴者在大约13英尺外看到140英寸的屏幕。

今年4月19日,雷鸟创新旗下全新消费级智能眼镜产品雷鸟Air已在京东上市开售,搭配了两块分辨率为1920×1080的Sony Micro OLED显示屏。

今年5月中旬,高通也发布了一款全新的AR智能眼镜参考设计,名为“New Wireless AR Smart Viewer”,采用双0.49英寸1920x1080 90Hz MicroOLED微型显示器,由中国的视涯科技生产。

市场空间方面,目前大部分VR设备采用的还是LCD方案,硅基OLED占比未来有望快速提高,据DSCC预测,硅基OLED将在2025年之后占据出货量的最大份额。

安信证券认为,在苹果、高通等国际领先厂商的带动下,Micro OLED应用有望加速推进。

公司方面,从硅基OLED生产厂商来看,欧美公司较早进入市场,包括美国eMagin和Kopin公司、日本SONY、法国Microoled、德国Fraunhofer IPMS研究机构以及英国MED公司。

国内方面,从事硅基OLED显示屏的公司主要以北方奥雷德、云南创视界(京东方投资)、国兆光电和合肥视涯为主。另外像熙泰智能、湖畔光电、芯视佳、昆山梦显(维信诺投资)、观宇科技和南京昀光等公司也在布局硅基OLED产线和产品中。其中,京东方、视涯科技目前已经实现量产。

另外从上市公司公告了解到,还有部分A股布局了贴合、检测等业务。

例如,易天股份表示,公司针对 MicroOLED 工艺要求并结合已有模组设备技术,与客户共同研发 2 寸以下真空全贴合设备和 POL/OCA 贴附设备。

华兴源创公告称拥有MicroOLED产品老化检测设备,是针对MicroOLED产品进行高温固化制程及电性检测的半自动设备。

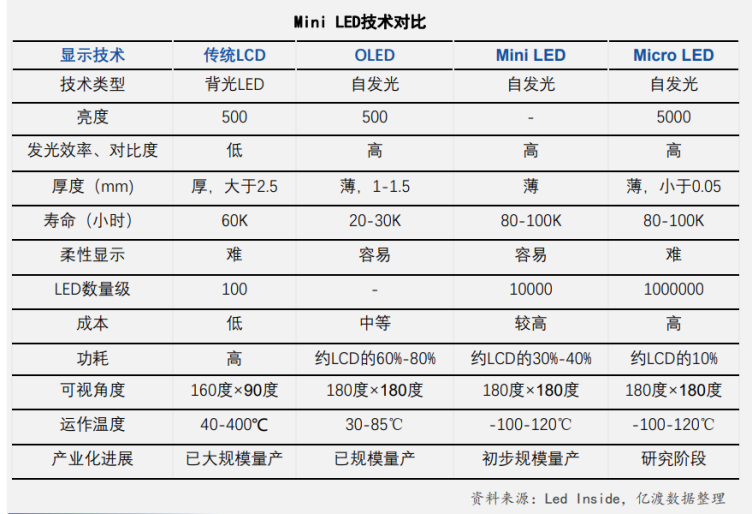

Micro LED、Mini LED和Micro OLED,傻傻分不清楚?

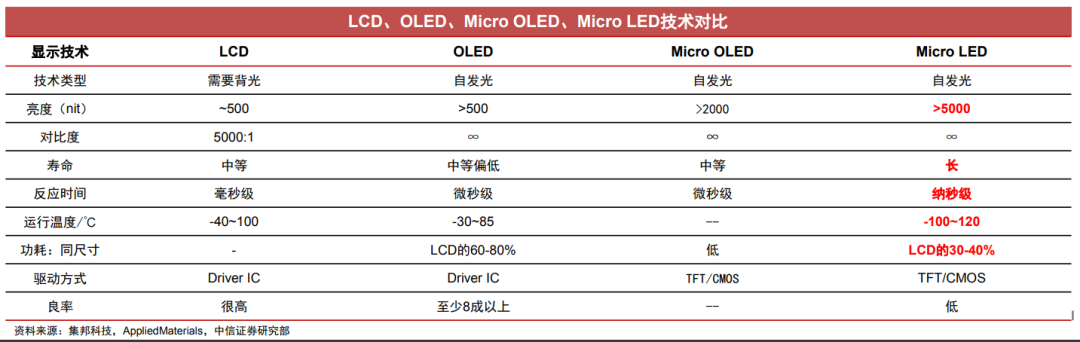

液晶显示技术不断进步,从最常听到的LCD、LED、OLED,到现在业界最热门的显示技术Micro LED、Mini LED、Micro OLED,简直看得人一头雾水。

首先明确,Mini LED被视为是Micro LED的过渡期,是传统LED背光基础上的改良版本,作为LCD面板的背光源使用,剩下咱们就来重点讨论Micro LED和Micro OLED的区别。

据中信证券研报,VR显示方案大致经历了这样的过程。

1)2016-2018年,OLED在响应时间上优势显著,率先在VR设备上应用。

2)但目前Fast-LCD技术突破时延瓶颈,分辨率、成本优势显著,逐渐取代OLED成为主流显示方案。目前市面上的VR一体机显示屏幕基本上以Fast-LCD为主。

但中信证券认为,长期来看,Fast-LCD受生产工艺限制,其像素密度提升空间有限;且LCD需要液晶翻转,响应时间最快也有2-4ms,延迟仍难突破;此外功耗相对更高,中长期升级空间受限。

在这样的背景下,Micro LED和Micro OLED被寄予厚望,往后看,中信证券认为:

1)中短期来看,Micro OLED更为理想,预计未来1-3年成为主流。

Micro OLED像素为传统显示器件的1/10,有效提升像素密度。同时OLED特性使得Micro OLED的响应时间趋近于零,可以实现高刷以提高画质效果。中信证券预计,Micro OLED已逐步导入商用,巨头有望引领革新,预计未来1~3年成为主流。

2)长期看,Micro LED是未来VR设备最理想的屏幕方案。

Micro OLED并非完美,仍存在亮度、寿命等问题,这时候目光就来到了Micro OLED身上。

中信证券认为,长期来看,Micro LED具备超高亮度、高对比度、高耐温性、低功耗等优点,且系统设计和集成较简单,理论上成本更低,是未来VR设备最理想的屏幕方案。

高成本制约Micro LED商业化,巨量转移技术是关键技术瓶颈

安信证券也认为,Micro LED是下一代主流显示技术的重要选择,在众多领域均有替代现有技术的潜力。事实上,甚至有声音认为Micro LED是显示技术的终极目标。

据安信证券研报,现阶段Micro LED还有许多技术瓶颈有待突破,如芯片制造、巨量转移、检测修复等,其中巨量转移技术是关键一环。

其中对于巨量转移,安信证券指出,在完成微米级Micro LED晶粒制作后,要把数百万甚至数千万颗微米级的LED晶粒正确且有效率地移动到电路基板上的过程称之为“巨量转移”。

以4K电视为例,4K通常指4096x2160分辨率,假设每像素点为三个R/G/B晶粒,制作一台4K电视需要转移的晶粒高达2600万颗,即使每次转移1万颗,也需要重复2400次。

目前巨量转移技术包括弹性印章微转移技术、激光转移技术等,但各技术还不够成熟,良率和转移效率无法达到Micro LED量产的水平,这也进一步推高制造成本,导致目前的Micro LED产品售价高昂。
