转自金属表面处理服务商
在金属表面处理领域，“钝化”与“酸洗钝化”常被混用，但二者本质不同。某食品设备厂商曾因误将“酸洗钝化”简化为“钝化”，导致不锈钢容器表面残留焊渣，盐雾试验72小时即出现锈蚀，直接经济损失超30万元。本文系统解析两者的定义、机理、工艺流程及应用场景，明确其核心区别。
一、核心定义：从“单一工艺”到“复合工艺”的差异
1. 钝化（Passivation）
- 定义：通过化学或电化学方法，在金属表面生成致密氧化膜（如Cr₂O₃），阻断腐蚀介质与基材的接触，提升耐腐蚀性。
- 本质：单一表面处理工艺，核心是氧化膜的形成与维护。
- 典型场景：不锈钢制品（如餐具、医疗器械）的最终防护处理，无需去除表面氧化皮或焊渣。
2. 酸洗钝化（Pickling and Passivation）
- 定义：先通过酸洗去除金属表面的氧化皮、焊渣、锈蚀等杂质，再通过钝化形成保护性氧化膜，属于复合工艺。
- 本质：两步法表面处理工艺，核心是“清洗+防护”的协同作用。
- 典型场景：焊接后的不锈钢管道、压力容器等，需先去除焊接缺陷，再提升耐蚀性。
二、机理对比：氧化膜生成与表面净化的差异
1. 钝化的机理：氧化膜的主动构建
- 化学氧化：在含氧化剂的溶液中，不锈钢表面的Cr被氧化生成Cr₂O₃膜，厚度5-10nm，形成致密屏障；
- 电化学氧化：通过外加电流，使金属表面发生阳极氧化，生成更厚的氧化膜（可达50nm），适用于高耐蚀性要求的场景。

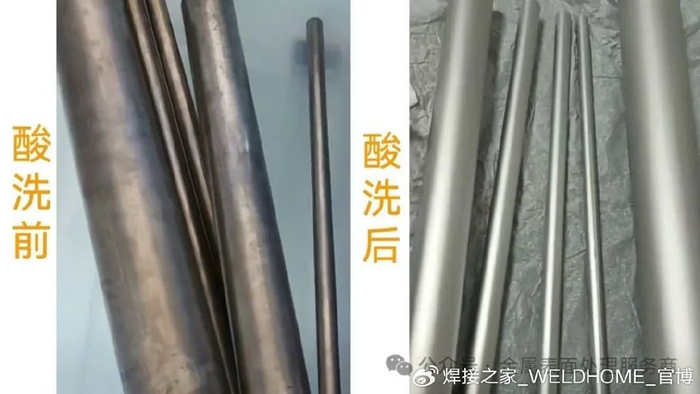

2. 酸洗钝化的机理：先净化后防护
- 酸洗阶段：使用酸性溶液，与金属表面的氧化皮（FeO、Fe₂O₃）、焊渣（MnO、SiO₂）反应，生成可溶性盐（如FeCl₃、FeSO₄），从而去除表面杂质；
- 钝化阶段：酸洗后立即用钝化液处理，在净化后的金属表面生成Cr₂O₃膜，厚度与钝化工艺一致（5-10nm）。
三、应用场景对比：从“洁净表面”到“复杂表面”的差异
1. 钝化的适用场景
- 表面洁净的工件：如已抛光的304不锈钢餐具、316L医疗器械，无需去除氧化皮或焊渣；
- 耐蚀性提升需求：如海洋平台不锈钢构件、化工设备内件，需通过钝化膜阻断Cl⁻、H₂S等腐蚀介质。

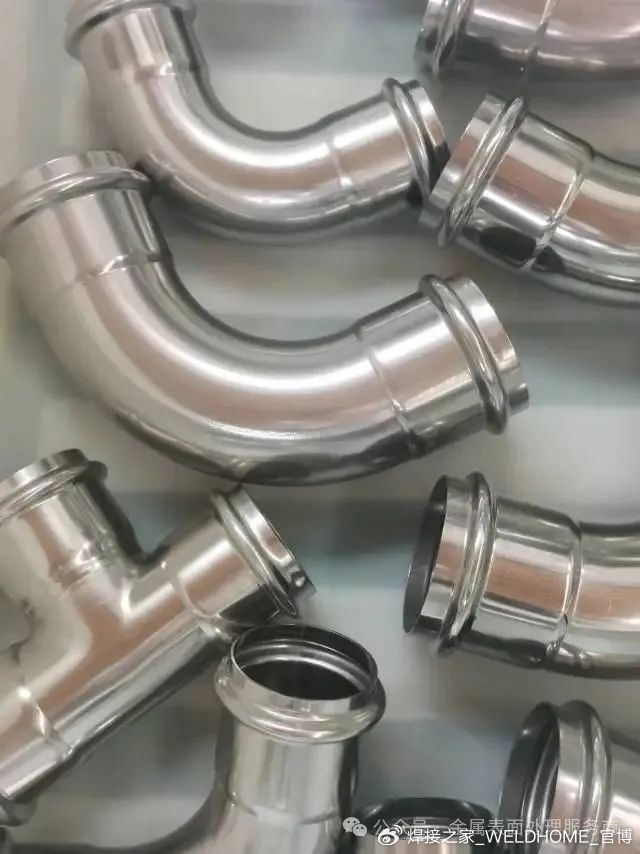

2. 酸洗钝化的适用场景
- 焊接后的工件：如不锈钢管道、压力容器，焊接处易生成氧化皮（FeO、Fe₂O₃）、焊渣（MnO、SiO₂），需先酸洗去除；
- 表面严重污染的工件：如长期暴露于大气中的不锈钢结构件，表面附着锈蚀、尘埃，需先酸洗净化。
四、效果对比：从“单一防护”到“复合优化”的差异
1. 钝化的效果
- 耐蚀性提升：盐雾试验时间从72小时延长至168小时（304不锈钢）；
- 表面质量维持：Ra（表面粗糙度）从0.2μm升至0.3μm（因氧化膜生成），但光泽度无显著变化；
- 局限性：无法去除表面氧化皮、焊渣等宏观缺陷，适用于洁净表面。

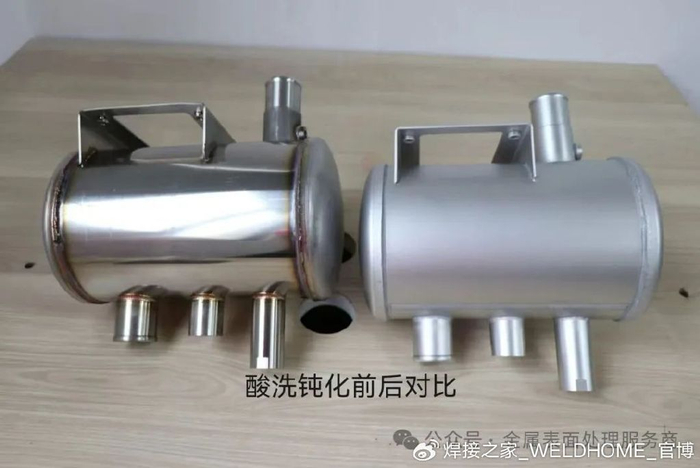

2. 酸洗钝化的效果
- 耐蚀性提升：盐雾试验时间从24小时延长至168小时（焊接后304不锈钢）；
- 表面质量优化：Ra从1.0μm（酸洗前）降至0.3μm（酸洗后），再升至0.4μm（钝化后），光泽度从60GU（酸洗前）降至40GU（酸洗后），再升至50GU（钝化后）；
- 优势：同时解决表面净化与耐蚀性提升需求，适用于复杂表面。
五、核心区别总结：从“定义”到“应用”的五大差异
“钝化”与“酸洗钝化”的核心区别在于是否包含酸洗净化步骤。若工件表面洁净（无氧化皮、焊渣），可选择钝化工艺；若表面存在严重污染或焊接缺陷，必须选择酸洗钝化工艺。唯有明确工艺本质，才能实现金属表面处理的高效与可靠。
4001102288 欢迎批评指正
Copyright © 1996-2019 SINA Corporation
All Rights Reserved 新浪公司 版权所有
All Rights Reserved 新浪公司 版权所有
