AI 算力的爆发正在重塑全球半导体的需求逻辑。先进制程迭代成本持续走高，Chiplet 异构集成、先进封装成为算力芯片性能提升的关键技术。AI 大模型带动智算基础设施大规模建设，供电架构演进、高速互联、高密度集成倒逼上游器件、设备同步迭代。国内半导体产业也已告别样机研发的阶段，众多新产品将量产落地、客户端导入作为目标。
10 月 14 日，2026 湾芯展于深圳正式启幕。本届展会展览面积突破 7 万平方米，汇聚来自全球 20 多个国家和地区的千余家产业链优质企业，覆盖晶圆制造、化合物半导体、先进封装、IC 设计与 AI 基础设施四大核心环节，多款新技术、新产品实现全球首发。纵观全场，AI 成为了这届展会上所有产品线共同对准的方向。
01
供电是算力的基建，功率半导体率先改道

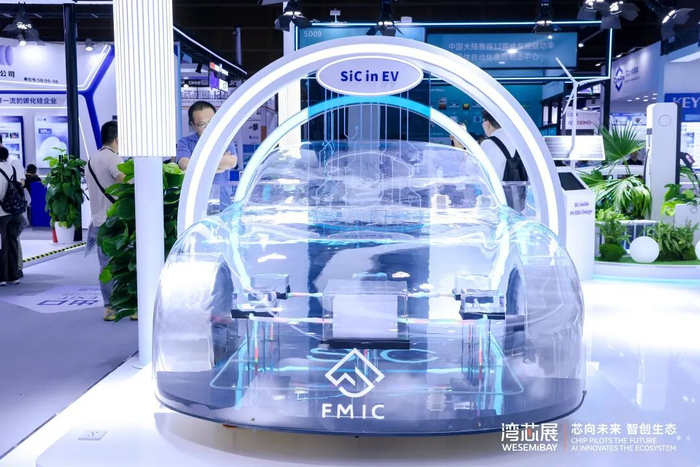

本届湾芯展上，功率半导体厂商展品依旧以成熟落地的市场方向为主，新能源汽车主驱、车载电源、光伏储能、工业电源仍是展品的主流阵地，大量车规级 SiC MOSFET、功率模块面向量产交付，工业级宽禁带器件也完成多规格迭代，传统应用市场的国产化落地持续推进。其中，方正微电子推出 SiC DIP32 功率模块，首发 1200V 35mΩ及 1200V 60mΩ两大产品，搭载自研车规芯片，通过 3000 小时可靠性测试。耐压裕量高，抗高压冲击；高温下参数漂移小，性能稳定。标准化集成方案可减少布线与调试，为车载小三电提供紧凑可靠的 SiC 功率方案。
但与此同时，AI 算力基础设施催生的全新市场需求，成为行业高度关注的全新变量。多家参展企业将数据中心供电方案置于展台核心位置，固态变压器（SST）成为高频出现的技术关键词。

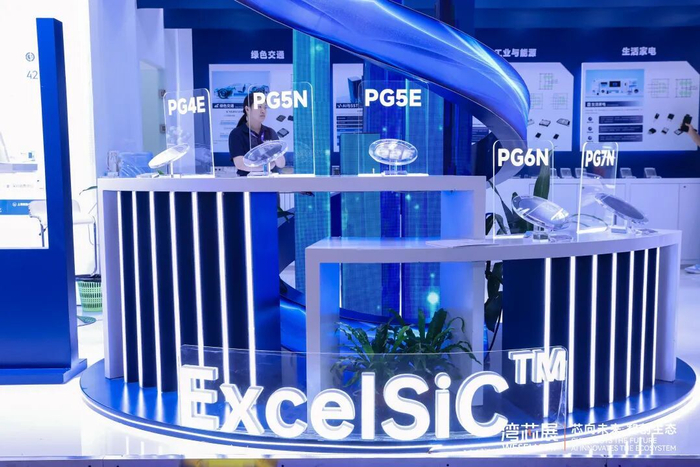

为适配 AI 数据中心应用场景，长飞先进基于已实现成熟量产的 PG4E 芯片，推出单管系列以及 EZ2C、EZ3C 特色模块产品，有效提升服务器电源运行效率，降低整体电力成本。企业同步展示在 AI 供电中各应用场景的技术布局，提供从 650V 到 3300V 的 SiC 单管及模块化封装方案，兼容硬开关、软开关及谐振拓扑。据现场工作人员介绍，SST 采用 SiC MOSFET 后，主流适配 50 kHz - 100 kHz 工作频率，远高于传统 IGBT 工作频率。更高的工作频率能够大幅缩减变压器体积。而且，SiC MOSFET 在同等高压规格下导通内阻更低，高频运行损耗显著降低，无需配置大功率散热组件，系统响应速度也得到进一步提升。同为第三代半导体的 GaN 器件虽然高频性能优异，但成熟的商业产品主要覆盖 650V 以下电压区间，1200V 以上高压工况可靠性不足，不能满足高压场景使用要求。
除 SST 外，AI 数据中心高压直流架构演进过程中，适配 800V 直流架构的固态断路器同样是行业重点研究方向。传统机械断路器在直流侧分断困难，固态断路器用半导体器件实现微秒级切断，英伟达在其 800V 直流架构白皮书中已明确建议用固态断路器做配电回路保护。固态断路器的主开关要求器件常态导通、故障瞬间快速关断、并能承受大电流冲击，这正是常通型碳化硅 JFET 的能力区间：栅极零偏即导通，适合长期承载主电流；比导通电阻约为同规格 MOSFET 的一半，导通损耗接近机械断路器；体传导结构和雪崩特性让其承受过载和短路冲击的鲁棒性更优。

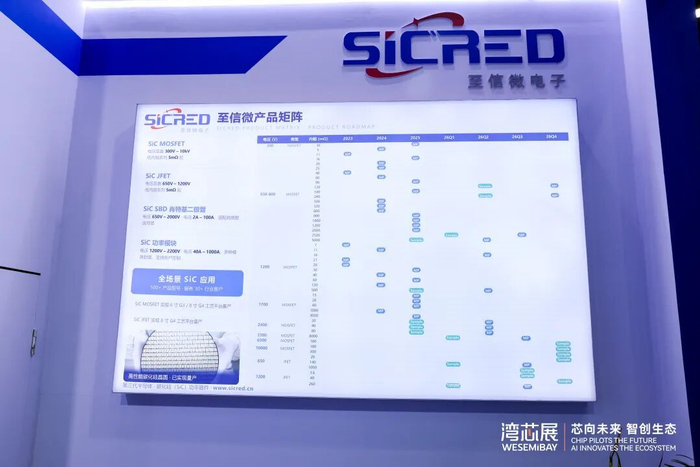

本次展会上，至信微电子展出系列 SiC JFET 产品方案，包含 650V（20mΩ、140mΩ、1000mΩ导通内阻）与 1200V（3.6mΩ、40mΩ、260mΩ导通内阻）多个规格。目前该系列产品已依托 8 英寸 G4 工艺平台实现量产。据工作人员介绍，至信微电子是国内首家、全球第三家具备 JFET 结构碳化硅量产能力的厂商，此前全球仅有安森美、英飞凌具备相关量产实力，其中安森美产品线最为完备。至信微电子表示，公司推出的 JFET 产品内阻低至 3.6 mΩ，为全球独有，海外同类产品内阻普遍集中在 20-40mΩ区间。现场获悉，其余国产碳化硅厂商也已启动 JFET 器件的研发与量产布局，预计 2027 年会有更多国产产品推向市场。

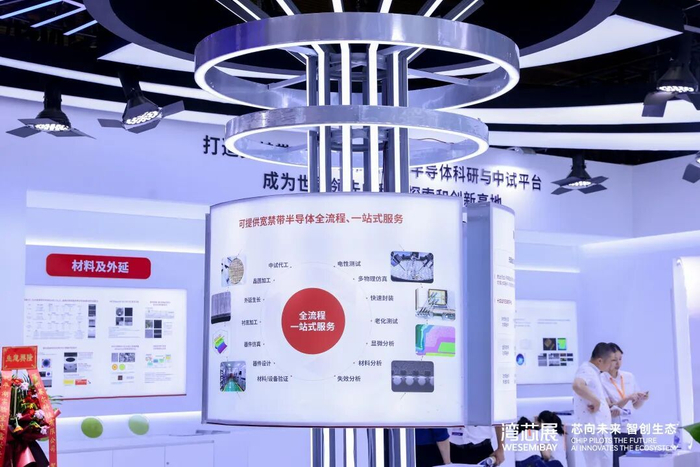

量产交付的落地，底层是研发环节的支撑。面向前沿器件，企业主攻样品与量产验证，而底层工艺、材料与可靠性难题，完全可以交给公共研发平台承担。本届湾芯展，深圳平湖实验室对外展示了材料外延、中试中心、分析检测中心等平台能力。实验室已建成无重金属污染中试平台，可完成不含金、银、铜等重金属的 8 英寸非硅半导体前道全流程工艺，为高性能、高可靠功率器件以及非硅集成电路的中试研发提供必备条件。
02
半导体设备瞄准先进工艺、先进封装与存储赛道
AI 带来的产业变革，不只作用于芯片产品本身。算力芯片出货规模持续扩张，直接带动晶圆制造、存储、先进封装产能同步扩容；产线建设先行，设备采购成为扩产的首要投入，设备环节也成为承接 AI 需求最为直接的产业链环节。本届湾芯展上，多款半导体设备新品集中亮相。
华海清科发布了中束流离子注入机 IHQ-900E。据介绍，该产品是国产首台性能超越国外竞品的中束流离子注入机，剂量均匀性，角度，Dose Rate，Beam Current 以及 WPH 等部分关键指标方面领先于国外竞品，其搭载华海清科自研的软件平台，整机国产化率 95.6%，预计 2027 年实现全部国产化。
电科装备发布了 Venus（金星）6 系列先进封装量检测装备，为国内首台可同时对半导体先进封装工艺——大尺寸玻璃基板 TGV（玻璃通孔）和 RDL（再分布层）进行多流程同步量检测的设备。产品拥有多模态同步检测集成技术，支持多种扩展功能（兼容面板级与晶圆级基板、3D 形貌量测、红外成像检测）。
微导纳米推出全新的 iMagtron 系列磁控溅射系统（PVD）及 Ru 超薄膜工艺专用 ALD 设备，实现了 ALD、CVD、PVD 三大主流薄膜沉积技术路线全体系覆盖。iMagtron 系列磁控溅射系统设备，整体尺寸设计更紧凑（缩小约 10%），留有足够的维护空间；采用模块化设计，同一系统满足不同应用和技术节点 Cu1-Cu4 不同工艺需求；整体工艺上针对各个应用痛点，如 Ta/TaN 优化设计，PK Life time 优化 50% 以上。iTomic MeT 系列原子层沉积系统 Ru 工艺专用设备通过原子级的形核调控技术，可以在多种衬底上实现＜5nm 连续 Ru 薄膜成膜，关键指标达到量产参考水平。
拓荆科技发布了非晶碳薄膜沉积技术 Flowable Carbon。Flowable Carbon 目前已应用于 NF-300M Supra-H 设备，该技术系列通过对前驱体的选择和工艺条件的控制，稳定地实现了两种填充性能不同的可流动碳膜工艺，分别为 Capi-Carbon 和 Sedi-Carbon。拓荆科技已围绕上述两种可流动性碳膜沉积技术，与 3D-NAND、DRAM 以及逻辑芯片制造企业展开合作，以客户的实际结构和工艺需求为导向解决在应用中的特殊难题，持续拓展碳膜技术的应用场景。
芯晖装备则集中展现了晶体生长、薄膜沉积、研磨减薄、抛光微处、光学量测、化学量测、芯片测试七大业务最新进展。作为重点布局赛道，芯晖装备展出了 XV1280 自动化存储测试机等产品，XV1280 面向 NAND 存储芯片晶圆级 CP 测试需求，支持高并行测试与灵活配置，同测数高达 1280 DUTs。据了解，其存储测试设备累计交付超过 200 台。
埃芯半导体全面展示了光学晶圆量测、X 射线晶圆量测、先进封装量检测以及高端科学仪器四大产品线。其中，HYI 系列为明星产品，累计出货超百台，现场还带来了该系列产品的 HighYield IM300 机台。HYI 系列可与 CMP、刻蚀等工艺设备无缝对接，完成光学薄膜、关键尺寸的高精度量测，实现工艺实时监控，适配先进制程工艺控制需求。
03
先进封装价值凸显，成为 AI 芯片性能重要支点
AI 芯片性能高度依赖先进封装技术，封测环节的产业地位随之大幅提升。本届湾芯展为先进封装单设展区，展品方向覆盖 Chiplet 异构集成、2.5D/3D 封装、晶圆级封装、TSV、玻璃基板及封装材料。
华天科技展示了 HFCBGA、FCBGA、3D FAN OUT SiP、FoCS（2.5D Chiplet）和 SiCS（2.5D Chiplet）等先进封装解决方案。其中 FCBGA、HFCBGA 同属 FC 倒装技术路线，70×70mm 规格产品现已实现量产，预计 2027 年完成 110×110mm 超大尺寸产品量产。工作人员表示，传统封装产品以普通 BGA、简易功率器件封装为主，属于市场非热点的成熟业务，产品单价极低，普遍按分、毛、厘级别计价，单颗产品价格多在 1-2 元以下，整体盈利空间极低，无长期增长想象空间。而大尺寸高规格先进封装单颗产品价值可达 1000 元以上，利润空间十分可观，是当前封装厂商的核心布局方向。目前，华天科技已经在南京投资约 40 亿元打造一座先进封装厂，核心主打 FC、2.5D、3D 封装等先进封装技术。
04
AI 生态独立设展，国产算力加速落地
除封测与设备之外，AI 芯片本身也在本届湾芯展上有了明确的落点。本届湾芯展首次设立 AIE AI 基础设施产业生态展区，一批代表性 AI 芯片与算力厂商携相关产品和解决方案参展。
蓝芯算力展示了全球首款 RISC-V+AI 智通融合服务器 CPU——LX500 及覆盖数据中心、高性能智算、高校科研、金融、政企等领域的全场景算力产品，集中展示「芯片—整机—生态」一体化的量产成果。据介绍，LX500 主频覆盖 2.0GHz-2.3GHz，设计上限可达 2.9GHz，含 32 个通用核、16 个 AI 推理核，单颗芯片算力为 75 TOPs。工作人员表示，RISC-V 大芯片相关标准 2023 年正式落地，至今仅 3 年时间，当前正处于行业成品集中爆发的早期阶段。
江原科技完整展示了自研 AI 芯片、AI 加速卡、智算一体机、智算服务器全栈算力产品，搭建起从底层核心芯片、板卡，到桌面 AI 终端、企业级智算设备的完整产品体系。其第一代 D1 GPU 芯片聚焦纯推理场景，搭载 LPDDR5X 显存，双芯合封方案可实现算力翻倍，现已实现量产；第二代 T1 芯片采用 HBM 显存，支持推理训练一体化，显存带宽达 4.8T/s，已完成流片验证。基于自研 GPU 芯片的 D20 高性能加速卡单卡功耗 145W，显存配置 64G/128G，算力对标英伟达 H20。展台上亮相的 D20 十六引擎智算服务器，在 4U 机箱空间内可以部署 16 张自研 D20 加速卡，整机可提供 1024GB/2048GB 本地显存。现场工作人员说明，满配 16 张加速卡对处理器 PCIe 通道数量要求极高，因此需要搭配特定英特尔双 CPU 机型；国产海光、飞腾 CPU 目前最多仅可支持 8 卡部署。
本届湾芯展如同一个微观缩影，映照出国内半导体产业的真实变化：行业已经走出单纯追逐样品突破的阶段，向着量产落地、场景适配、全链条协同稳步迈进。AI 算力带来的不是单点芯片的机会，而是从功率器件、半导体设备、先进封装，再到算力整机的系统性需求。
