硫化氢气体检测仪安装高度与位置要求

硫化氢（H₂S）是工业生产中的 “隐形杀手”—— 无色剧毒、气味阈值低于致死浓度，且相对密度 1.19（比空气重），泄漏后易在低洼处、密闭空间底部积聚，短时间内即可引发人员中毒甚至死亡。硫化氢气体检测仪的安装是否合规，直接决定能否第一时间捕捉泄漏风险，而 “高度” 与 “位置” 是核心关键。

不少企业因安装不当导致设备 “形同虚设”：某污水处理厂将检测仪装在 1.5 米高的墙面，硫化氢泄漏后在地面积聚，浓度达 80ppm 时仪器仍未报警，险些造成群体中毒。本文严格依据GB/T 50493-2019《石油化工可燃气体和有毒气体检测报警设计标准》、GB 30871-2022《有限空间作业安全规范》 等核心国标，详解安装高度、位置布局、场景适配与合规要点，全文可直接用于培训、检查与内部文章发布。

一、国标强制要求：硫化氢气体检测仪安装高度（核心标准）

硫化氢比空气重的物理特性，决定其安装高度必须贴近气体易积聚区域，GB/T 50493-2019 第 6.1.2 条明确规定：

1. 通用安装高度（适用于多数场景）

检测比空气重的有毒气体（硫化氢）时，检测仪安装高度宜距地坪（或楼地板）0.3m~0.6m。这一高度范围的核心逻辑的是，硫化氢泄漏后会沿地面扩散、在低洼处积聚，贴近地面安装能精准捕捉近地面高浓度气体，避免因安装过高导致漏报。

2. 特殊场景高度调整

密闭空间（储罐、污水井、管沟）场景中，除按 0.3m~0.6m 高度安装外，需在空间底部、中部增设检测点，若竖向距离不足 2m，必须设置上、下两个检测点，确保覆盖不同高度的气体积聚风险；露天高风速场景下，可适当降低安装高度至 0.3m~0.4m，减少风力对气体扩散的影响，保障检测灵敏度；易积水区域则需将安装高度提升至 0.5m~0.6m，同时加装防水罩，避免传感器被水浸泡失效。

关键提醒：高度误差不得超 ±0.1m

国标虽给出区间范围，但实际安装需精准把控：过高（超过 0.6m）会遗漏地面积聚的硫化氢，过低（低于 0.3m）易被杂物、积水遮挡，均属于违规安装，安监检查时将直接判定为 “重大安全隐患”。

二、位置布局规范：3 大原则 + 国标距离要求

安装位置不仅要覆盖泄漏源，还需避免干扰因素，GB/T 50493-2019 第 4.2 节明确了具体的距离与布局标准：

1. 核心布局 3 原则

首先要贴近释放源，重点覆盖气体压缩机 / 液体泵动密封、采样口、排液口、法兰、阀门组等易泄漏部位；其次需确保无监测死角，拐角、设备阴影区、管沟底部、防火堤内等气体易滞留区域，必须增设检测点；最后要避开干扰源，远离高温设备（如蒸汽管道、加热炉）、强电磁干扰（配电箱、变频器）、直接水滴与油污，且与周边工艺管道或设备的净空不应小于 0.5m，防止环境因素影响检测精度。

2. 国标强制距离要求

露天或敞开式厂房中，检测仪与释放源的水平距离需≤4m，这是因为硫化氢作为有毒气体，检测距离严于可燃气体（可燃气体≤10m），需更近距离捕捉泄漏信号；封闭式或通风不良厂房，因空间密闭导致气体易积聚，水平距离需缩短至≤2m；储罐防火堤内，检测仪需沿防火堤均匀布置，与释放源水平距离≤4m，且布置间距不超过 15m；装卸站台或鹤位场景，每车位 / 鹤位至少设置 1 台检测仪，与释放源水平距离≤10m；有限空间入口处，近端检测点距入口≤0.5m，远端检测点距入口不小于 2m，确保人员进入前能精准检测内部气体浓度。

3. 多点布局计算方法

矩形区域可按 “横向每 8m 设 1 个点、纵向每 6m 设 1 个点” 的标准均匀分布，边缘区域的检测点距边界不超过 4m，确保全覆盖无遗漏；不规则区域以释放源为中心，按半径 4m（敞开式场景）或 2m（封闭式场景）画圆，确保所有可能积聚气体的区域都在检测覆盖范围内；长距离管沟或管廊场景，每 10m 设置 1 个检测点，转角、阀门等易泄漏部位需加密至每 5m1 个，强化重点区域监测。

三、分场景安装实操指南（直接套用，安监认可）

不同作业场景的泄漏风险、通风条件差异显著，需针对性调整安装方案，以下均符合国标要求：

1. 污水处理厂 / 化粪池（高积聚风险）

安装高度控制在 0.3m~0.4m，重点靠近排水沟、池体边缘、井盖下方等气体易积聚位置；位置布局上，每座污水池周边需设置 3~4 个检测点，格栅间、污泥脱水机房按每 8m1 个点的密度全覆盖；特殊要求方面，露天池体需加装防雨罩，地下泵房需在入口处、设备下方双重布置，避免单一检测点遗漏风险。

2. 石油化工车间（高泄漏风险）

安装高度为 0.4m~0.5m，重点覆盖反应釜底部、管道法兰、采样口下方等高频泄漏部位；位置布局需在释放源周边 2m 内必设检测点，车间拐角、设备阴影区等气体易滞留区域增设补充点；防爆要求上，安装位置需符合 Ex d IIC T6 或 Ex ia IIC T4 防爆等级，远离点火源，适配化工车间的爆炸风险环境。

3. 有限空间（污水井、储罐、管沟）

固定检测点距底部 0.3m，便携式检测需按 “上、中、下” 三点采样，全面覆盖空间内不同高度的气体浓度；位置布局上，入口处设置固定检测点，作业过程中需用便携式仪器持续监测作业面周边；依据 GB 30871-2022 要求，有限空间作业前必须检测所有可能积聚硫化氢的区域，一旦报警需立即撤离人员。

4. 油气开采 / 钻井平台（高流动风险）

安装高度为 0.5m~0.6m，避开易积水区域，防止传感器浸泡失效；位置布局上，钻井液循环系统、井口装置周边 2m 内加密布置检测点，生活区、控制室入口处设置边界检测点，筑牢安全防线；特殊要求方面，检测仪需具备数据联网功能，检测数据实时上传至中控室，报警信号可联动通风设备自动开启，实现快速应急响应。

四、常见安装误区（90% 企业会踩，必须规避）

误区 1：安装高度过高（1m 以上）

部分企业认为 “越高检测范围越广”，忽略硫化氢比空气重的核心特性，导致地面积聚的气体无法被检测到。某化工厂曾因此漏报泄漏，造成 2 人中毒，这类违规安装需坚决杜绝。

误区 2：距离释放源过远（超过 5m）

未按国标 4m 距离要求安装，泄漏气体扩散后浓度降低，检测仪可能延迟报警甚至不报警，直接错过最佳处置时间，放大事故风险。

误区 3：在通风口 / 高处安装

将检测仪装在通风管道附近、墙面高处，硫化氢泄漏后易被气流吹散，仪器无法捕捉真实浓度，形成 “虚假安全”，给作业人员带来致命隐患。

误区 4：忽视密闭空间底部

仅在有限空间入口处安装检测点，未覆盖底部积聚区域，作业人员进入后可能直接接触高浓度硫化氢，引发突发中毒事故。

误区 5：安装在油污 / 高温环境

传感器被油污覆盖、受高温烘烤会导致灵敏度下降，出现 “超标不报警” 的严重问题，安装时需远离蒸汽管道、设备散热口，同时定期清洁传感器。

五、安装后合规验证与维护

1. 安装验收 3 个关键步骤

功能测试环节，需用 20ppm 硫化氢标准气近距离测试，确保仪器快速报警（响应时间≤30 秒）；覆盖测试需在检测盲区（如拐角、远端区域）释放标准气，验证是否能有效检测；记录归档环节，需填写《硫化氢气体检测仪安装记录表》，注明安装高度、位置、依据国标、测试结果等信息，保存期不少于 3 年，以备安监检查。

2. 日常维护要求

定期清洁方面，每月需擦拭传感器探头，清除灰尘、油污，避免遮挡进气孔；校准周期上，固定式检测仪每 6 个月校准 1 次，便携式每 3 个月校准 1 次，高腐蚀环境需缩短至 3 个月（固定式）、1 个月（便携式）；故障排查时，若出现报警延迟、误报，首先检查安装位置是否偏移、传感器是否污染，及时调整或更换，确保设备始终处于正常工作状态。

六、东方报警设备推荐

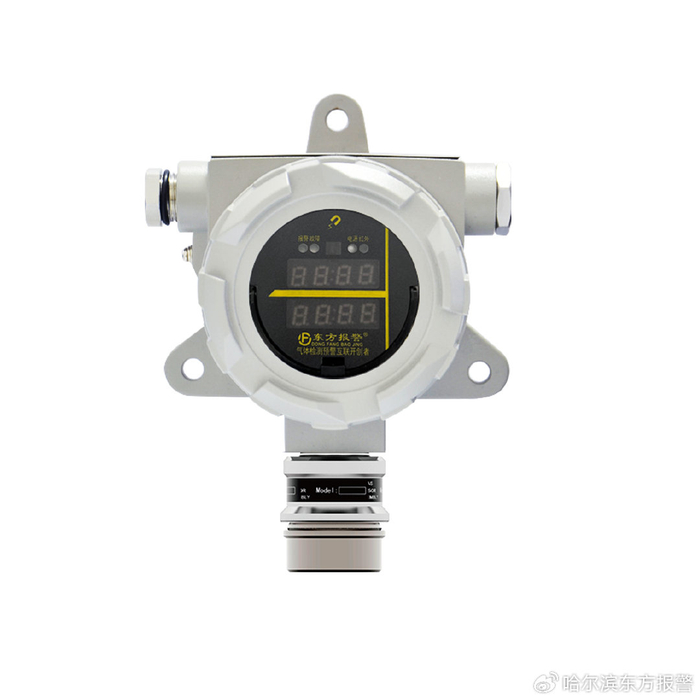

有毒气体探测器 GQB-200A4D

GQB-200A4D系列有毒气体探测器，采用隔爆与本质安全复合型结构该产品适用于Ⅱ A、B、C 级，温度为 T1~T4 的可燃气体或蒸汽与空气形成的爆炸性混合物场所的 1 区、2 区。可广泛应用于各炼油厂、化工厂等易发生可燃气体或毒性气体泄漏的场所，并对这些场所进行长期不间断监测。对应输出（4~20）mA DC 标准电流信号，是保证生命安全及工厂安全的重要工业安全仪。

七、总结：安装合规是硫化氢安全的 “第一道防线”

硫化氢气体检测仪的安装高度与位置，不是简单的 “找地方固定”，而是基于气体特性、国标要求、场景风险的科学决策。核心标准需牢记：通用高度 0.3m~0.6m，释放源水平距离≤4m（敞开式）/2m（封闭式），无监测死角、避开干扰源。

企业需明确：安装不合规，再灵敏的检测仪也无法发挥作用；每一个检测点的高度偏差、位置遗漏，都可能成为致命隐患。严格遵循国标要求，按场景精准安装，让硫化氢气体检测仪真正成为 “安全哨兵”，才能守护每一位作业人员的生命安全。
