01 现场施工常见的布线困惑
在化工车间、污水处理厂、危化品仓库等工业现场，声光报警器是气体检测报警系统的重要组成部分。当气体浓度达到设定阈值时，报警主机发出信号，声光报警器通过声音和灯光同时提示现场人员及时撤离或处置。然而在实际安装施工中，不少工程人员对声光报警器到底需要接几根线并不十分清楚，有的凭经验按老办法接线，有的直接照搬其他设备的接法，结果设备上电后不报警、指示灯常亮不闪、信号无法联动，返工调试浪费时间，还延误了安全预警功能的投入使用。
声光报警器的接线数量并不是一个固定的数字，它与设备的供电方式、控制方式、以及是否与报警主机联动密切相关。市面上常见的工业声光报警器主要分为两线制和四线制两种，两种线制的接线方式、适用场景和配套设备各不相同。搞清楚两者的区别，再结合现场报警系统的实际情况选型接线，才能避免布线盲目，确保设备稳定可靠运行。

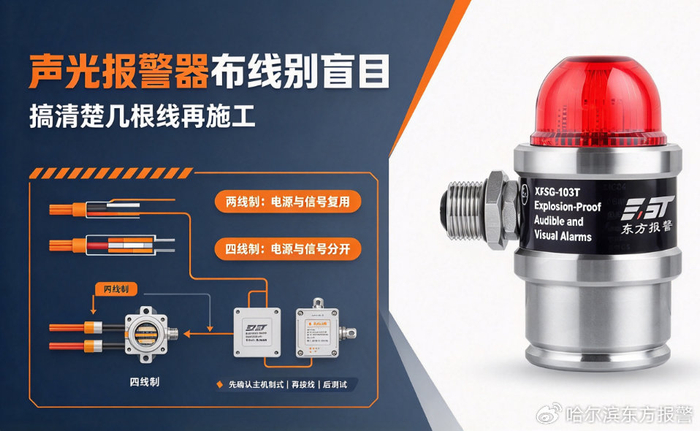

02 两线制声光报警器：接两根线，信号与电源复用
两线制声光报警器只有两根接线端子，一根接正极，一根接负极，电源线和信号线复用在同一对线缆上。这种线制最大的优势是布线简单，线缆用量少，适合点位分散、布线距离较长的现场，能够有效降低线材和人工成本。两线制声光报警器通常需要配合两线制的报警主机或控制器使用，主机通过这对线缆同时为报警器供电并传输报警指令，当检测到气体超标时，主机改变线缆上的信号状态，驱动报警器发声发光。
两线制方案安装时要注意极性不能接反，同时要确认配套主机是否支持两线制输出。如果现场原本使用的是四线制报警主机，直接接入两线制声光报警器往往无法正常工作。另外，两线制声光报警器对线缆长度和线路压降比较敏感，长距离布线时要核算线径和供电电压，确保报警器末端能够获得足够的驱动电流，否则可能出现报警器不响不亮或者声音偏弱的情况。
03 四线制声光报警器：电源与信号分开，适配性更强
四线制声光报警器通常引出四根接线，其中两根为电源线，负责为报警器供电；另外两根为信号线，负责接收报警主机的控制信号。电源与信号相互独立，互不干扰，报警器的工作状态不受信号线路波动影响，供电更稳定，可靠性更高。四线制声光报警器可以匹配大多数常规气体报警控制器，也便于接入继电器输出、开关量输出等不同的控制方式，适配性明显优于两线制。
在化工罐区、受限空间周边等对报警可靠性要求较高的场所，四线制方案更受工程人员青睐。四线制接线时要注意区分电源端子和信号端子的标识，电源线按额定电压接入，信号线接到主机对应的报警输出端口。部分四线制报警器支持常开、常闭两种信号模式，施工前要确认现场控制逻辑，选择正确的接线方式，避免报警状态与主机输出逻辑不匹配。
04 选型与施工前，先确认这几个关键问题
为了避免布线盲目，在采购和施工之前，工程人员应当先确认现场报警系统的整体架构。首先要确认报警主机的输出方式：主机支持两线制还是四线制，输出是开关量还是模拟量，这直接决定了声光报警器应该选哪种线制。其次要确认供电条件：现场是提供24伏直流电源，还是需要单独接入交流电源，不同供电条件对应不同规格的报警器。还要确认安装距离和现场环境：布线距离长、电磁干扰大的场所，需要选用抗干扰能力强、线径合适的线缆，并做好屏蔽和接地处理。
此外，声光报警器作为气体检测系统的末端执行设备，其防爆等级必须与现场危险区域划分相匹配。在易燃易爆场所，应选用具有相应防爆认证的声光报警器，接线时严格按照防爆要求进行电缆引入和密封处理，不能因为接线方便就降低防护标准。接线完成后，要进行完整的联动测试，模拟气体报警信号，确认报警器声光输出正常，再正式投入使用。
05 设备推荐

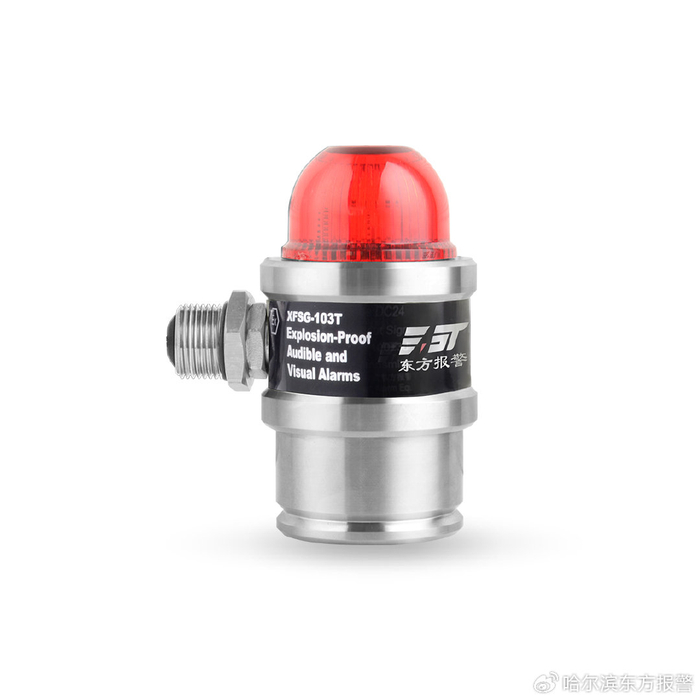

XFSG-103T
防爆声光报警器
XFSG-103T型防爆声光报警器，是我公司生产的新型预警互联防爆声光报警器，产品采用隔爆型设计，防爆等级ExdIICT6Gb。该产品可以采集探测器输出的4-20mA信号，进行浓度显示，并具有预警互联功能，一旦发生报警，激活无线发送功能将报警信息无线传递给周围350m范围内佩戴便携表的工作人员，第一时间获得报警信息，及时采取应急营救措施。
06 结语
声光报警器看似只是一个小小的报警终端，但它的接线方式直接影响整个气体检测报警系统的可靠性。两线制布线简单、成本低，适合点位多、距离远的场景；四线制电源信号分离、稳定可靠，适合对报警可靠性要求高的重点场所。工程人员在施工前先搞清楚报警器是几根线、配套主机是什么制式、现场供电和环境条件如何，再针对性选型和布线，才能避免返工，让声光报警器在关键时刻真正发挥作用。安全设备的安装来不得半点马虎，弄明白再施工，是对现场作业人员生命安全最基本的负责。
