在锅炉、压力容器、航天、电力、石油化工及轨道交通等关键行业，设备与构件的内部质量直接关系到安全与寿命。如何在不破坏材料的前提下，洞察其内部隐藏的裂纹、气孔、夹渣等缺陷？数字式超声波探伤仪正是解决这一难题的核心科学工具。它利用超声波在材料中传播遇到缺陷会发生反射的原理，将声波信号转换为直观的电信号图像，从而实现内部缺陷的无损检测。
使用数字式超声波探伤仪进行检测，是一个系统且科学的过程，主要遵循以下步骤：
前期校准与参数设置：科学检测始于精准校准。
操作人员需根据被检材料的声速（如资料所示，仪器声速调节范围宽广，可达500-18000 m/s）和厚度，在标准试块上校准仪器。
数字式超声波探伤仪通常配备“一键自动校准”功能，能快速完成探头零点、声速和角度的标定，并自动生成DAC（距离-波幅）曲线，为缺陷定量评价建立基准。
扫查与信号采集：将探头耦合到被测工件表面，按预定路径进行扫查。]

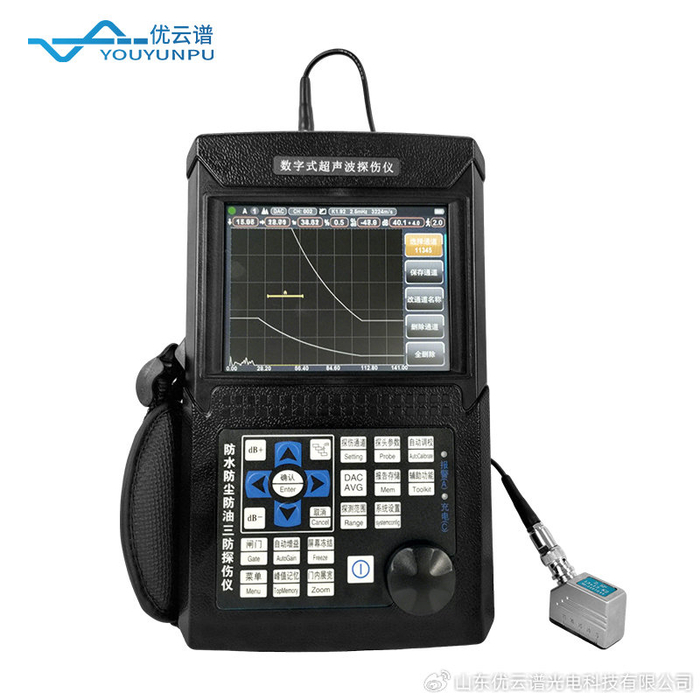

仪器内部的高性能硬件（如高达160MHz的采样频率）会实时捕获并处理超声波信号，将其转化为屏幕上的A扫波形。波形中的每一个突起（回波）都可能对应一个内部界面或缺陷。核心任务是识别出与材料正常组织反射不同的缺陷回波。
缺陷定位、定量与定性分析：这是检测的科学精髓。

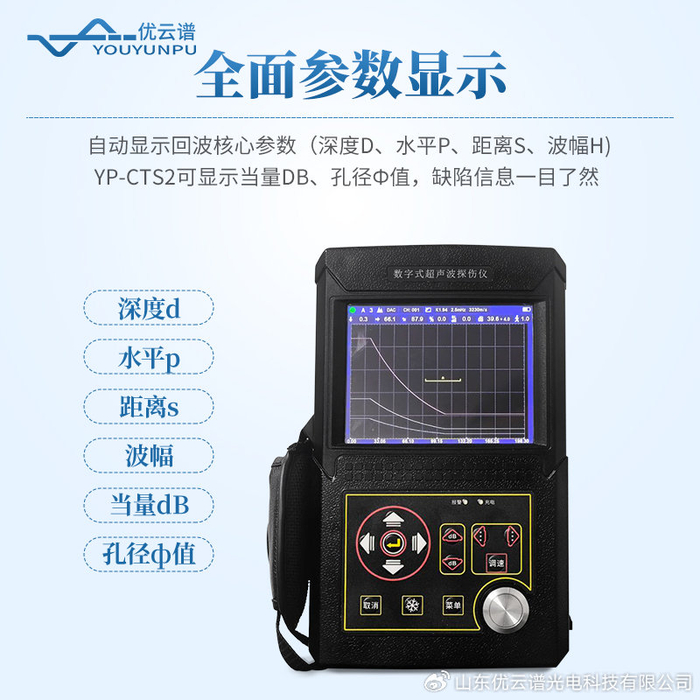

数字式超声波探伤仪会自动计算并显示缺陷的核心参数：深度D（缺陷距表面的垂直距离）、距离S（缺陷在投影面上的水平距离）和波幅H（回波高度，反映缺陷大小和取向）。
通过对比预先设置的DAC曲线，可以评估缺陷的当量大小（如用Φ2mm平底孔当量表示）。操作者需综合缺陷的位置、波形特征、动态波形包络等信息，结合行业标准（仪器可内置十余种标准），科学判断缺陷性质（如裂纹、气孔、未熔合等）。
记录与报告生成：检测完成后，数字式超声波探伤仪可将A扫波形、缺陷数据及对应的工艺参数完整存储。得益于其数据管理功能，检测结果可直接导出为规范的电子报告，为质量评估和责任追溯提供不可篡改的科学依据。
综上所述，数字式超声波探伤仪的应用，是一个将物理原理、电子技术、材料科学与行业标准紧密结合的严谨科学实践。它通过标准化的操作流程和精确的数据分析，将肉眼不可见的内部世界“可视化”，为工业设备的安全运行构筑了一道坚实可靠的技术防线，其科学价值在于实现了从经验判断到定量化、标准化检测的跨越。
